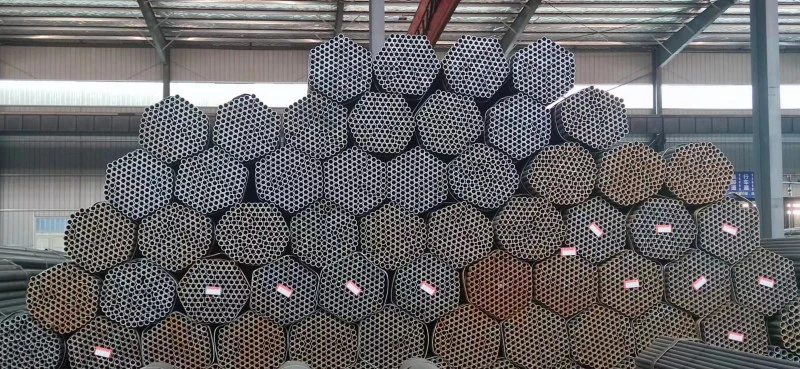

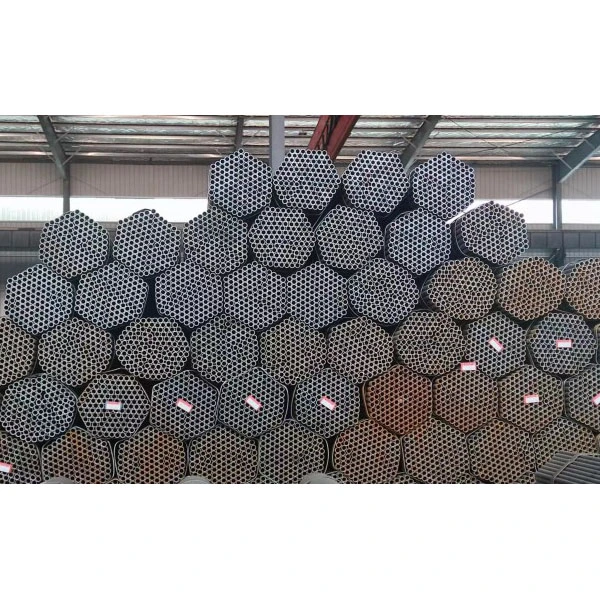

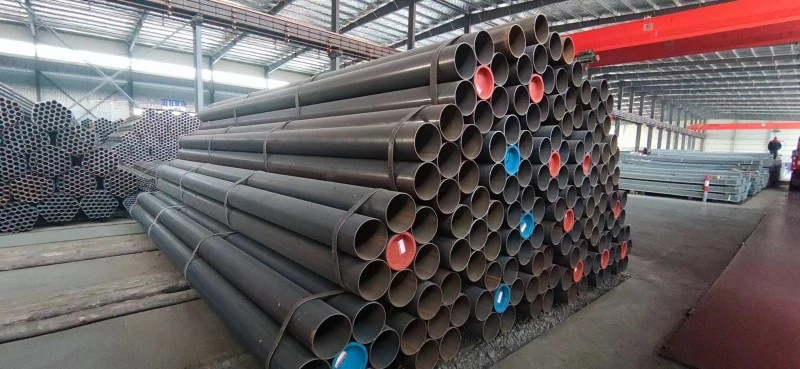

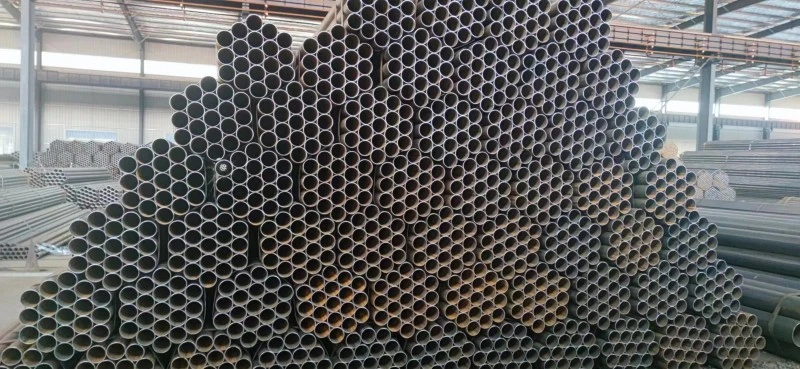

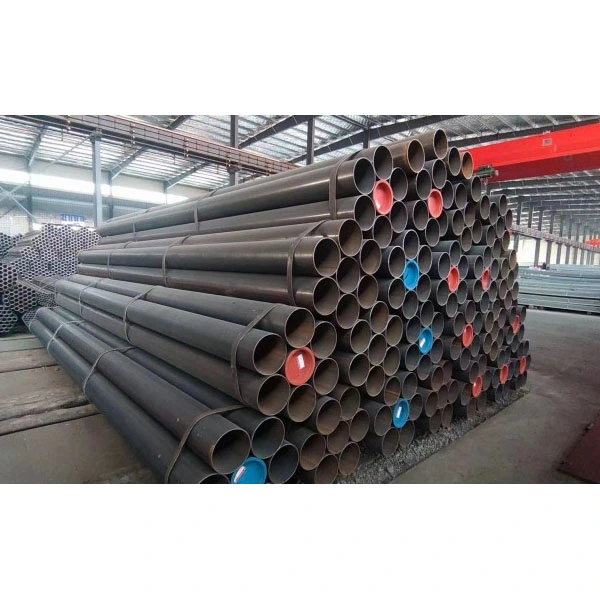

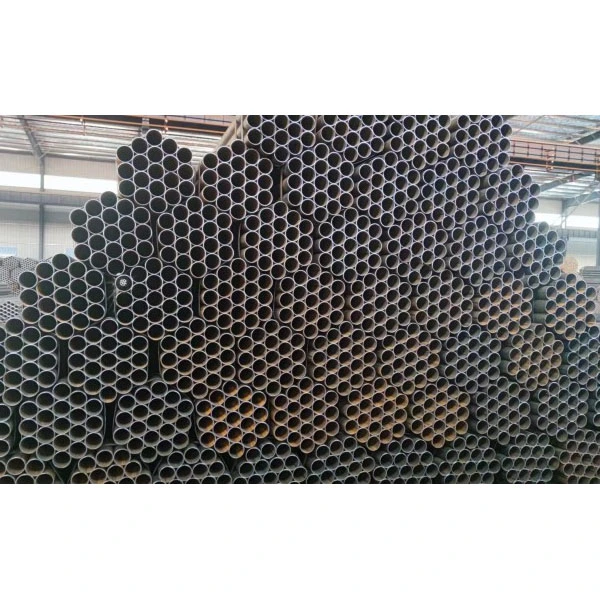

الأنابيب الفولاذية الملحومة الطولية ذات الجدار الرقيق

الأنابيب الفولاذية الملحومة الطولية ذات الجدار الرقيق Zhongtian عبارة عن أنبوب فولاذي خفيف الوزن مصنوع من شريط فولاذي أو لوح فولاذي كمواد أساسية، يتم لفه ثم لحامه على طول لحام طولي واحد.

- سمك الجدار : 1.0 – 6 ملم

- القطر الخارجي: Φ20–Φ610 مم (المواصفات المشتركة Φ33–Φ426 مم)

- الطول القياسي: 6 أمتار، 12 مترًا، وتتوفر أيضًا أطوال مخصصة

- العملية الأساسية: اللحام بالمقاومة عالية التردد (ERW/HFW)

- المعايير: GB/T 3091-2025، GB/T 13793-2016، ASTM A53

المواد المشتركة والخصائص الميكانيكية

الأنابيب الفولاذية الملحومة الطولية ذات الجدار الرقيق مصنوعة من الفولاذ الكربوني عالي الجودة، مما يوازن القوة الهيكلية وأداء المعالجة:

1 Q195: قوة الخضوع ≥ 195 ميجا باسكال، مناسبة للسقالات والدرابزين وخطوط أنابيب المياه ذات الضغط المنخفض

2 Q215A/B: قوة الخضوع ≥ 215 ميجا باسكال، تستخدم بشكل رئيسي لنقل السوائل والأنابيب الهيكلية العامة

3 Q235B: قوة الخضوع ≥ 235 ميجا باسكال MPa، الأكثر تنوعًا، وتستخدم على نطاق واسع في تطبيقات البناء وإمدادات المياه والصرف ونقل الغاز.

4 Q355B: قوة الخضوع ≥ 355 ميجا باسكال، مناسبة للهياكل الحاملة وتصنيع المعدات الميكانيكية.

عملية الإنتاج

كشركة مصنعة محترفة، تعتمد Zhongtian عملية إنتاج دقيقة مؤتمتة بالكامل:

1. فك اللف ← التسوية ← تشذيب الحواف

2. عملية التشكيل: مجهزة بـ 7-9 مجموعات من بكرات التدرج، والتي يتم دحرجتها وتشكيلها تدريجيًا لتجنب مشاكل تركيز الضغط.

3. اللحام عالي التردد: تردد العمل 100-500 كيلو هرتز، يتم تسخين حافة الأنبوب الفارغة على الفور إلى 1300-1500 درجة مئوية لتحقيق الذوبان، ومن ثم يتم إكمال الترابط المعدني بواسطة بكرات البثق. اللحام لا يحتاج إلى معدن حشو.

4. إزالة حبة اللحام ← التلدين بالتردد المتوسط ​​لتخفيف الضغط ← التحجيم والاستقامة

5. القطع حسب الطول ← اختبار الأداء ← المعالجة المضادة للتآكل ← تغليف المنتج النهائي

- سرعة اللحام: 20-30 م/دقيقة، حتى 60 م/دقيقة

- قوة اللحام: لا تقل عن 90% من قوة المادة الأساسية

- تفاوتات الأبعاد: خطأ القطر الخارجي ±0.5 مم، تجانس سمك الجدار ≥98%

المزايا الأساسية

1. خفيفة الوزن واقتصادية: أخف بنسبة 20% إلى 30% من الأنابيب الفولاذية غير الملحومة ذات نفس المواصفات، مما يقلل التكاليف الإجمالية بنسبة 15% إلى 25%.

2. الأبعاد الدقيقة: سطح الأنبوب أملس، تحكم صارم في التسامح، أداء لحام وانحناء بارد ممتاز، وتركيب مريح.

3. قدرة إنتاجية عالية: سرعة لحام سريعة، تعتمد على قدرة الإنتاج واسعة النطاق للمصنع، مما يتيح الإمداد السريع بكميات كبيرة.

4. اللحامات المستقرة: توزيع الضغط البسيط في خط مستقيم واحد، أقل عرضة لتراكب الإجهاد، مما يؤدي إلى مقاومة أفضل للتعب.

نظام مراقبة الجودة

اختبار صارم طوال العملية برمتها لضمان سلامة المنتج:

- الاختبار الهيدروستاتيكي الكامل: اختبار الضغط 2.5 ميجا باسكال، الضغط لمدة دقيقة واحدة دون أي تسرب

- الاختبار غير المدمر: اختبار التيار الدوامي وتغطية الاختبار بالموجات فوق الصوتية

- الاختبارات الميكانيكية: إجراء اختبارات متعددة بما في ذلك اختبار التسطيح والحرق والشد

- إمكانية التتبع الكامل: الاحتفاظ بتقارير المواد وأرقام دُفعات الفرن وسجلات إنتاج الدُفعات.

مجالات التطبيق الرئيسية

تعتبر الأنابيب الفولاذية الملحومة الطولية ذات الجدار الرقيق مناسبة لمختلف تطبيقات نقل السوائل ذات الضغط المنخفض والتطبيقات الهيكلية خفيفة الوزن:

1. تشييد المباني: كمرات وأعمدة الهيكل الفولاذي، السقالات، دعامات الحوائط الساتر، الدرابزين

2. الهندسة البلدية: خطوط أنابيب إمدادات المياه والصرف الصحي، نقل الغاز منخفض الضغط، أنابيب رشاشات الحريق

3. الزراعة والحفاظ على المياه: خطوط أنابيب الري، أنابيب مضخات الآبار العميقة، خطوط أنابيب معالجة المياه

4. الآلات والصناعة الخفيفة: بكرات النقل، وأغطية المحركات، وأنابيب الأثاث، ومعدات اللياقة البدنية

5. الطاقة والاتصالات: أنابيب حماية الكابلات، وأنابيب القنوات، ودعامات علبة الكابلات

حالة التطبيق في العالم الحقيقي

مشروع مجمع تجاري كبير في شنغهاي (2024)

متطلبات المشروع: شراء 12000 متر من الأنابيب Q235B بقطر Φ48×3.0 مم لاستخدامها كسقالات وأنابيب دعم للحوائط الساتر، بما يتوافق مع معيار GB/T 3091. يجب أن تكون الأنابيب خفيفة الوزن، ودقيقة الأبعاد، ومجلفنة بالغمس الساخن للحماية من التآكل.

حل Zhongtian: استخدام تكنولوجيا اللحام بالمقاومة عالية التردد لإنتاج أنابيب فولاذية ملحومة طولية رقيقة الجدار بسماكة طلاء الزنك لا تقل عن 30 ميكرومتر.

تأثيرات التطبيق

1. بالمقارنة مع الأنابيب الفولاذية غير الملحومة، تم تخفيض تكاليف الشراء الإجمالية بنسبة 22%؛

2. يتم التحكم في تسامح القطر الخارجي ضمن ±0.3 مم، مما يؤدي إلى عدم وجود منتجات غير مطابقة أثناء القبول في الموقع؛

3. نهايات الأنابيب القياسية تعمل على تحسين كفاءة التركيب بنسبة 30%؛

4. في السنوات الخمس منذ تشغيلها، لم تظهر الأنابيب أي علامات للصدأ، أو التشوه، أو تلف اللحام.

التعليمات

Q1: ما هو الضغط الذي يمكن أن تتحمله الأنابيب الفولاذية الملحومة المستقيمة ذات الجدران الرقيقة Zhongtian؟

ج: تم تصميم هذا المنتج لضغوط أقل من 2.5 ميجا باسكال، لتلبية احتياجات إمدادات المياه، وإمدادات الغاز، وإمدادات الهواء المضغوط، والتطبيقات الهيكلية التقليدية. لا يُنصح باستخدامه في تطبيقات الضغط العالي أو درجات الحرارة التي تتجاوز 450 درجة مئوية.

س 2: كيف تضمن شركة Zhongtian جودة وموثوقية اللحام؟

ج: نحن نستخدم اللحام بالمقاومة العالية التردد ونتحكم بشكل صارم في جميع معلمات العملية، مما يحقق قوة لحام تزيد عن 90% من المادة الأساسية. تخضع جميع المنتجات النهائية للاختبار الهيدروستاتيكي بنسبة 100%، بالإضافة إلى اختبارات التيار الدوامي والاختبارات غير المدمرة بالموجات فوق الصوتية، ولا يتم شحن سوى المنتجات التي اجتازتها.

س 3: ما هي أوقات التسليم القياسية وخدمات التخصيص لمنتجاتنا؟

ج: بالنسبة للمواصفات القياسية 6 أمتار و12 مترًا، فإن وقت التسليم هو من 7 إلى 10 أيام. الأطوال المخصصة من 1 إلى 18 متر متاحة عند الطلب. نحن نقدم أيضًا الجلفنة بالغمس الساخن، والطلاء بالإيبوكسي للحماية من التآكل، وخدمات معالجة نهايات الأنابيب مثل التجليف، والخيوط، وصنع الحواف. نحن نقبل الطلبات التجريبية الصغيرة والطلبات بالجملة الكبيرة.
