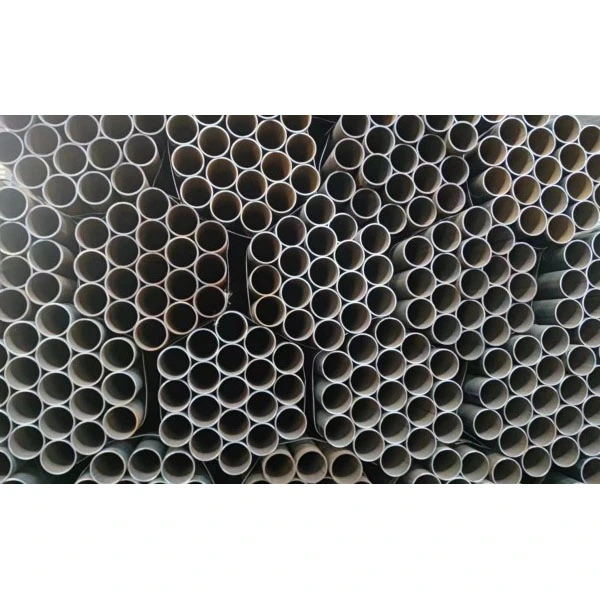

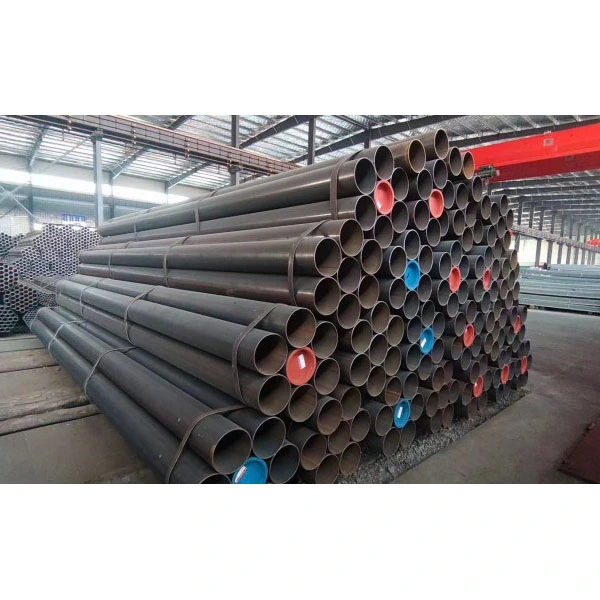

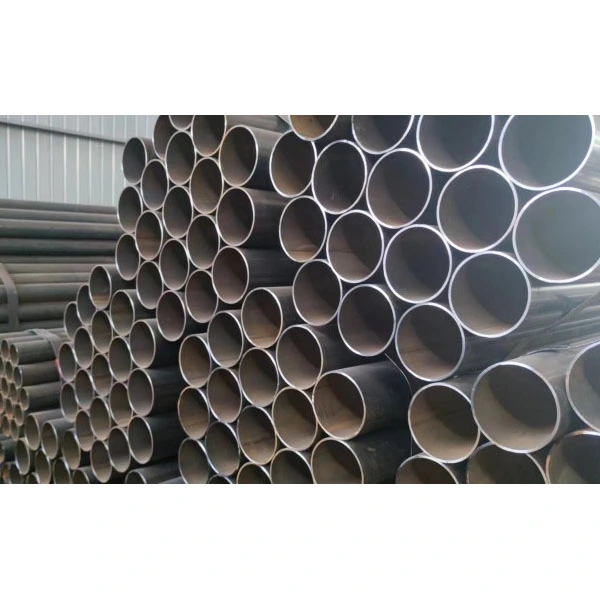

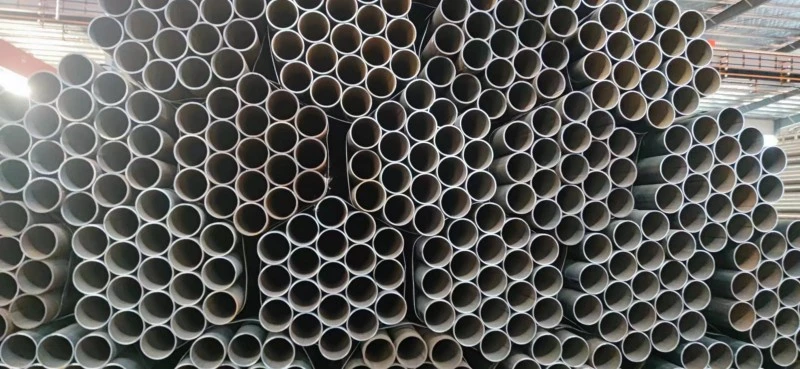

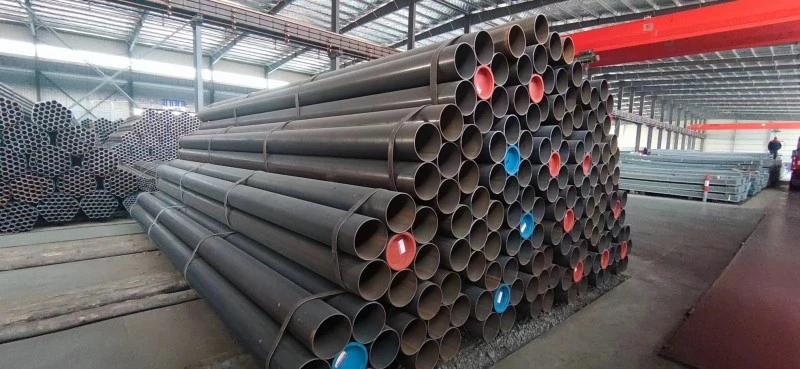

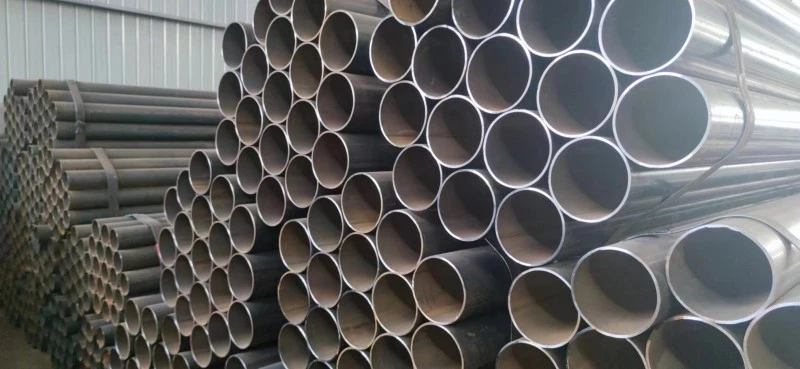

الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك

يتم استخدام الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك Zhongtian في المجالات الرئيسية مثل الهندسة الكيميائية والهندسة البحرية. نحن نلتزم بشكل صارم بمعايير EEAT 2.0، ونستفيد من جودة المنتج الناضجة وخبرة المشروع المثبتة والخدمات الفنية الشاملة لتوفير حلول أنابيب موثوقة للعملاء العالميين.

التعريفات والمواصفات الأساسية

1. تعريف المنتج

- الأنابيب ذات الجدران السميكة: سمك الجدار ≥ 8 مم

- أنابيب ذات جدار سميك للغاية ذات قيمة مضافة عالية: سمك الجدار ≥ 25 مم

- نطاق القطر: القطر الخارجي 219-2500 ملم (المواصفات السائدة 610-1420 ملم)

- نطاق سمك الجدار: 6-60 ملم

- الطول الفردي القياسي: 12 مترًا، وقابل للتخصيص بطول 18 مترًا وما فوق الأنابيب الطويلة للغاية

2. المواد شائعة الاستخدام

- الفولاذ الكربوني: Q235B، Q355B/C/D/E، مناسب للهياكل العامة وظروف العمل التقليدية

- فولاذ خطوط الأنابيب: L245–L555، API 5L X42–X80، يُستخدم في المقام الأول لنقل النفط والغاز عالي الضغط

- سبائك الصلب: 16Mn، ASTM A106 Gr.B، مناسبة لبيئات التشغيل ذات درجة الحرارة العالية والضغط العالي

3. المعايير

- المعايير المحلية: GB/T 9711، GB/T 3091، SY/T 5037

- المعايير الدولية: API 5L، ASTM A53، EN 10217

اللحام القوسي المغمور على الوجهين (LSAW): العملية الرئيسية للأنابيب ذات الجدران السميكة ذات القطر الكبير

1. اختيار المواد الخام: يتم استخدام ألواح فولاذية متوسطة السُمك اجتازت اختبار الكشف عن العيوب، بسمك لوحة يتراوح من 6 إلى 60 مم.

2. طحن حافة اللوحة الفولاذية: يتم تشكيل حواف اللحام على حواف الألواح لضمان اختراق اللحام وجودة اللحام.

3. ثني الحافة مسبقًا: يتم ثني كلا جانبي اللوحة الفولاذية مسبقًا لتجنب التشقق بعد التشكيل.

4. عملية التشكيل (ثلاث طرق رئيسية)

- تشكيل JCOE: يتم الانتهاء من الختم خطوة بخطوة من النوع J والنوع C والنوع O بالتتابع، وهو مناسب للأنابيب التي يبلغ قطرها 406-1626 مم وسمك الجدار 6-40 مم، مما يوفر فعالية عالية من حيث التكلفة وجودة مستقرة.

- تشكيل UOE: أولاً، الختم على شكل U، ثم وصل التماس على شكل O، وأخيرًا توسيع القطر الميكانيكي. وينتج عن ذلك استدارة الأبعاد المثالية والدقة، ويستخدم على نطاق واسع في المشاريع الرئيسية مثل الخطوط الرئيسية ذات الجهد العالي، ومعابر الأنهار، والعمليات في أعماق البحار. المواصفات التمثيلية: درجة الفولاذ X80، القطر الخارجي 1422 مم × سمك الجدار 32.1 مم.

- التشكيل باللف RBE: التشكيل باللف المستمر مناسب للأنابيب ذات القطر الصغير والمتوسط، ويستوعب كلاً من المنتجات القياسية وذات الجدران السميكة، مما يوفر كفاءة إنتاج متميزة.

5. عملية اللحام: يتم استخدام لحام القوس المغمور متعدد الأسلاك على الوجهين (عادة لحام بأربعة أسلاك). تيار اللحام هو 800-1200A، الجهد الكهربائي 28-36V، وسرعة اللحام هي 0.8-1.2 م/دقيقة. تخضع جميع اللحامات للكشف عن العيوب بالموجات فوق الصوتية (UT) + الشعاعية (RT) بنسبة 100٪ لإزالة العيوب مثل الشقوق والانصهار غير الكامل.

6. مرحلة ما بعد العلاج

- المعالجة الحرارية: تعمل معالجات التطبيع والتلطيف على التخلص من الإجهاد المتبقي في الأنبوب وتحسين المتانة بشكل عام.

- التشطيب: التسوية والقطع والشطب والتحقق من الأبعاد الكاملة.

- الاختبار الهيدروستاتيكي: اختبار الضغط القياسي (10 ميجا باسكال، 30 دقيقة) لضمان عدم وجود تسرب.

- الحماية من التآكل: 3PE مضاد للتآكل، طلاء مسحوق الإيبوكسي، الجلفنة بالغمس الساخن، وما إلى ذلك، مناسب للبيئات المدفونة والمسببة للتآكل.

اللحام بالمقاومة عالية التردد (ERW): عملية الإنتاج المساعدة

تُستخدم هذه العملية بشكل أساسي لإنتاج أنابيب صغيرة ومتوسطة القطر، والتي تنطبق على أقطار تتراوح من 20 إلى 610 ملم وسمك جدار يتراوح من 1.2 إلى 12.7 ملم. إنه يوفر كفاءة إنتاج عالية، تكاليف يمكن التحكم فيها، لحام مستمر وموحد، عيوب أقل، وأداء ختم ممتاز.

مزايا الأداء الأساسية

1. قوة عالية ومقاومة الضغط العالي

الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك، تعتمد على هيكلها ذو الجدران السميكة والمواد الخام عالية الجودة، وتتميز بقوة إنتاج لا تقل عن 235 ميجا باسكال، مع درجة فولاذ X80 تصل إلى 555 ميجا باسكال. لديها نطاق ضغط يتراوح بين 10-30 ميجا باسكال، مما يظهر مقاومة ممتازة للصدمات والتشوه، ويلبي متطلبات الضغط العالي والتطبيقات الثقيلة.

2. جودة لحام مستقرة وموثوقة

يحقق اللحام القوسي المغمور على الوجهين اختراقًا عميقًا، مع وصول معامل اللحام إلى 1.0؛ يوفر اللحام المقاوم عالي التردد ختمًا ممتازًا. كلتا العمليتين مناسبتان لنقل الوسائط القابلة للاشتعال والمتفجرة.

3. دقة الأبعاد العالية

انحراف القطر الخارجي ± ± 1% من قطر الأنبوب، انحراف سمك الجدار ± ± 12.5% ​​من سمك الجدار، الإهليلجية ≥ 0.5% من قطر الأنبوب. أداء الاستدارة والاستقامة يتفوق على الأنابيب الملحومة الحلزونية، مما يؤدي إلى زيادة القدرة على التكيف للتركيب في الموقع.

4.ميزة التكلفة الإجمالية كبيرة

بالنسبة للمنتجات ذات المواصفات الكبيرة التي يبلغ قطرها ≥325 مم، تكون كفاءة الإنتاج أعلى بكثير من الأنابيب الفولاذية غير الملحومة، مما يقلل التكاليف الإجمالية بنسبة 30% إلى 50%. بالمقارنة مع الأنابيب الملحومة الحلزونية، فهي تتميز بقوة محورية أعلى، طبقات لحام أقصر، وخطر أقل للعيوب، مما يجعلها الخيار المفضل لخطوط النقل لمسافات طويلة.

5. مجموعة واسعة من ظروف التشغيل

يمكنها تحمل البيئات التي تتراوح من -40 درجة مئوية إلى 450 درجة مئوية، في حين أنها تمتلك مقاومة ممتازة للتعب والتآكل، مما يجعلها مناسبة لمختلف البيئات القاسية مثل أعماق البحار، التربة الصقيعية، والتآكل الكيميائي.

مجالات التطبيق الرئيسية

1. نقل النفط والغاز: خطوط الأنابيب الرئيسية ذات الضغط العالي للنفط والغاز الطبيعي، وشبكات خطوط أنابيب الغاز عالية الضغط في المناطق الحضرية (الاستخدام السائد لدرجات الفولاذ X70 وX80)

2. الطاقة الكهربائية: خطوط أنابيب المياه المتداولة في محطة توليد الكهرباء، وخطوط أنابيب إزالة الكبريت، وخطوط أنابيب نقل الفحم المسحوق، ورؤوس غلايات الطاقة الحرارية، وأنابيب الصلب المضغوطة لمحطة الطاقة الكهرومائية

3. التكرير الكيميائي: خطوط أنابيب المعالجة ذات درجة الحرارة العالية والضغط العالي، خطوط أنابيب نقل الوسائط القابلة للاشتعال والانفجار، خطوط أنابيب معالجة مياه الصرف الصحي

4. هياكل البناء الفولاذية: أنابيب أساسات الركائز الحاملة للجسور، أعمدة البناء الكبيرة، الأغلفة الفولاذية لأساسات الركائز، أغلفة نفق الدرع

5. الهندسة البحرية: سترات المنصات البحرية، وخطوط الأنابيب البحرية، وأساسات الموانئ والأرصفة

6. الهندسة البلدية: شبكات خطوط أنابيب التدفئة ذات الضغط العالي، ومشاريع إمدادات المياه والصرف وتحويل المياه واسعة النطاق، وخطوط الأنابيب ذات هيكل معرض الأنابيب المتكاملة

حالة حقيقية: مشروع نفق درع نهر اليانغتسى

قامت شركة Zhongtian بتوريد الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك والأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك من نوع X80، Φ1422×32.1 مم UOE، للمشروع الرئيسي لخط أنابيب الغاز بين الغرب والشرق - مشروع نفق درع نهر اليانغتسى. يقع هذا المشروع في منطقة جيولوجية معقدة، ويتطلب أنابيب ذات مقاومة عالية للضغط وطول قطعة واحدة يصل إلى 18 مترًا (وهي مواصفات جدار طويل جدًا وسميك جدًا). خضعت جميع المنتجات لمجموعة كاملة من الاختبارات بالموجات فوق الصوتية والإشعاعية والهيدروستاتيكية، مع معدل نجاح للكشف عن عيوب اللحام بنسبة 99.8%. لقد تحقق هذا المشروع بشكل كامل من استقرار وموثوقية أنابيب Zhongtian في المشاريع الكبرى ذات المسافات الطويلة والضغط العالي وعبر النهر.

مراقبة الجودة ومعايير الاختبار

1. الاختبار غير المدمر: خضعت 100% من اللحامات لاختبار الموجات فوق الصوتية + التصوير الشعاعي، وهي قادرة على اكتشاف العيوب بقطر مكافئ يبلغ 2 مم، والتحكم الصارم في الشقوق، ونقص الانصهار، وغيرها من المشكلات.

2. اختبار الخصائص الميكانيكية: تم إجراء اختبارات الشد والتأثير في درجات الحرارة المنخفضة (طاقة الصدم -20 درجة مئوية ≥34 جول)، واختبارات الانحناء والتسطيح دفعة تلو الأخرى.

3. فحص الأبعاد: تم فحص القطر الخارجي، سمك الجدار، البيضاوية، الاستقامة، والأبعاد المائلة لكل أنبوب.

4. الاختبار الهيدروستاتيكي: تم إجراء اختبار الضغط بدقة وفقًا لمعايير الصناعة. تعتبر الأنابيب مؤهلة إذا لم يكن هناك تسرب أو تشوه في البلاستيك.

التعليمات

س 1: كيف يمكن التمييز بين الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك والأنابيب الملحومة ذات التماس المستقيم ذات الجدار الرقيق؟

ج: تستخدم الصناعة سمك الجدار كمعيار تصنيف أساسي: الأنابيب التي يبلغ سمك جدارها ≥ 8 مم هي أنابيب ملحومة ذات جدران سميكة، وتلك التي يبلغ سمك جدارها ≥ 25 مم عبارة عن أنابيب ملحومة ذات جدران سميكة للغاية، وتستخدم في الغالب في ظروف الضغط العالي والحمل الثقيل؛ الأنابيب التي يبلغ سمك جدارها أقل من 8 مم هي أنابيب ملحومة ذات جدران رقيقة، تستخدم عمومًا لنقل السوائل ذات الضغط المنخفض والبناء الهيكلي العادي، مع قوة ومقاومة ضغط أقل نسبيًا.

س 2: لماذا يتم تفضيل الأنابيب الملحومة بالقوس المغمور ذات التماس المستقيم على الأنابيب الملحومة الحلزونية لمشاريع الخطوط الرئيسية ذات الجهد العالي؟

ج: الأنبوب الملحوم بالقوس المغمور ذو التماس المستقيم لديه خط لحام قصير واحد فقط، مما يؤدي إلى قوة محورية أعلى واستدارة أكثر استقرارًا وجودة شاملة؛ في حين أن الأنابيب الملحومة الحلزونية لديها وصلة لحام أطول، مما يؤدي إلى احتمالية أكبر للعيوب، وهي مناسبة فقط لظروف الضغط المتوسط ​​والمنخفض والمشاريع الهيكلية العادية. لذلك، يُفضل استخدام الأنابيب الملحومة بالقوس المغمور ذات التماس المستقيم للخطوط الرئيسية ذات الجهد العالي والمسافات الطويلة.

س 3: ما هي المؤهلات الموثوقة التي تمتلكها الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك Zhongtian؟

ج: تلتزم منتجاتنا بشكل صارم بالمعايير المحلية والدولية السائدة مثل API 5L، GB/T 9711، وASTM A53، كما أنها حاصلة على الشهادات ذات الصلة مثل CE وISO. باعتبارنا موردًا ومصنعًا شرعيًا في الصين، فإن مرافق الإنتاج لدينا تنفذ نظام إدارة الجودة EEAT 2.0 بالكامل، وتتمتع منتجاتنا بمؤهلات كاملة، مما يلبي متطلبات الوصول لمختلف المشاريع الهندسية الدولية.
