ما الذي يجعل الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك موثوقة للمشاريع الصناعية المطلوبة؟

1. فهم الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك

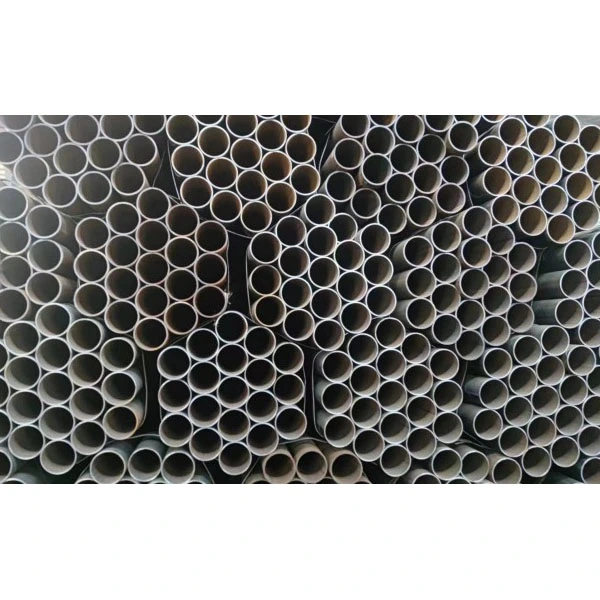

الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك هي عبارة عن منتج فولاذي أنبوبي يتم تصنيعه عن طريق تشكيل لوحة أو شريط فولاذي في شكل أسطواني وربط الحواف بطول الأنبوب. خصائصه المميزة هي خط اللحام الطولي وسمك الجدار المختار لتلبية متطلبات ميكانيكية أو هيكلية أو خدمة معينة.

على عكس الأنابيب ذات الجدران الرقيقة المستخدمة في التطبيقات الخفيفة، يمكن أن توفر المنتجات ذات الجدران السميكة مساحة مقطعية أكبر من الفولاذ، وفقًا لدرجة المواد المحددة والهندسة وجودة التصنيع وظروف التصميم. يتم أخذها في الاعتبار في كثير من الأحيان للأنظمة الصناعية الصعبة، والتجمعات الهيكلية الكبيرة، والبنية التحتية الهندسية.

لا توجد عتبة واحدة لسمك الجدار تحدد كل أنبوب سميك الجدار في جميع المعايير والصناعات. ويعتمد التصنيف الصحيح على مواصفات المنتج المعمول بها ومتطلبات المشروع. ولذلك يجب على المشترين تجنب الاعتماد على كلمة "سميكة" وحدها عند إعداد الطلب.

بالنسبة للمشتريات الدولية، يعد التمييز بين الأنابيب الملحومة الطولية والأنابيب الملحومة الحلزونية والأنابيب غير الملحومة أمرًا مهمًا أيضًا. كل منتج له خصائص التصنيع الخاصة به ومتطلبات التأهيل. ويعتمد الخيار الأكثر ملاءمة على الحسابات الهندسية، والتوافر، والتكلفة، والمعيار الحاكم بدلاً من الافتراض العام بأن نوعًا واحدًا هو الأفضل دائمًا.

2. الفوائد الرئيسية للتطبيقات الصناعية

2.1 قوة مقطعية أكبر

يوفر جدار الأنابيب السميك عمومًا المزيد من الفولاذ في المقطع العرضي ويمكن أن يحسن المقاومة لأحمال معينة. اعتمادًا على التصميم، قد يدعم ذلك أحمالًا هيكلية أعلى، أو يحسن مقاومة الأضرار المحلية، أو يوفر بدلًا ماديًا إضافيًا لخسارة الجدار المتوقعة.

ومع ذلك، فإن السُمك الإضافي لا يضمن تلقائيًا التشغيل الآمن تحت الضغط الداخلي. تعتمد سعة الضغط أيضًا على القطر الخارجي، وخصائص المواد، وجودة اللحام، ودرجة الحرارة، وبدل التآكل، ورمز التصميم، وتفاوتات التصنيع. يجب على المهندس المؤهل تحديد سمك الجدار المطلوب للتطبيقات التي تحتوي على الضغط.

2.2 الإنتاج الفعال لمتطلبات القطر الكبير

يمكن إنتاج الأنابيب الفولاذية الملحومة الطولية من الألواح الفولاذية باستخدام عمليات التشكيل واللحام المناسبة. وهذا يوفر المرونة عندما يتطلب المشروع مجموعة معينة من القطر وسمك الجدار ودرجة المادة والطول.

بالنسبة للطلبات ذات القطر الكبير أو الطلبات المتخصصة، يمكن أن يوفر التصنيع القائم على الألواح بديلاً عمليًا لطرق الإنتاج الأخرى. تعتمد التكلفة الفعلية والمهلة الزمنية على توفر المواد وقدرة التشكيل ونطاق الفحص وكمية الطلب ومتطلبات التسليم.

2.3 القدرة على التكيف مع مواصفات المشروع

نادراً ما تشترك المشاريع الصناعية في متطلبات متطابقة. قد يعطي مقاول البنية التحتية للمياه الأولوية للحماية من التآكل وكفاءة التركيب، في حين قد يركز مشروع الطاقة بشكل أكبر على صلابة المواد، وإمكانية التتبع، وفحص اللحام، والمتطلبات المتعلقة بالضغط.

تسمح المواصفات المحددة بوضوح للموردين بتقييم مسار التصنيع المناسب وتحديد القيود المحتملة قبل بدء الإنتاج. ويساعد ذلك في تقليل حالات عدم تطابق الأبعاد، والتصنيع الإضافي، وإعادة العمل الميداني، وتكاليف الشراء غير الضرورية.

2.4 إمكانية موثوقية الخدمة على المدى الطويل

يعتمد عمر الخدمة على التفاعل بين جودة المواد واتساق التصنيع وظروف التشغيل والصيانة والتعرض البيئي. يمكن للأنبوب المحدد بشكل صحيح مع إجراءات الفحص والحماية المناسبة أن يدعم الأداء الموثوق به على المدى الطويل.

بالنسبة للبيئات المسببة للتآكل، يجب على المشترين مراعاة كيمياء السوائل والتعرض الخارجي ودرجة حرارة التشغيل ومعدل التآكل المتوقع. قد تكون الطلاءات أو البطانات أو بدل التآكل أو درجات المواد الأكثر ملاءمة ضرورية اعتمادًا على التطبيق.

3. كيف يتم تصنيع الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك؟

تؤثر جودة التصنيع على اتساق الأبعاد والأداء الميكانيكي وسلامة التماس الطولي. على الرغم من أن طرق الإنتاج تختلف حسب حجم الأنبوب ومواصفات المنتج، إلا أن المراحل الرئيسية تشمل عمومًا التحقق من المواد وإعداد الحواف والتشكيل واللحام وتصحيح الأبعاد والفحص والتشطيب.

3.1 تحضير المواد وتشكيلها

يبدأ الإنتاج بلوحة أو شريط فولاذي يلبي متطلبات الدرجة والأبعاد المحددة. يساعد تحديد المواد والفحص المناسب في التأكد من أن المادة الأولية مناسبة للتطبيق المقصود.

يتم إعداد الحواف لدعم هندسة المفاصل وإجراءات اللحام المطلوبة. يتم بعد ذلك تشكيل اللوحة إلى شكل أسطواني باستخدام طريقة التشكيل المناسبة. بالنسبة لبعض تطبيقات خطوط الأنابيب ذات القطر الكبير، يمكن استخدام عمليات JCOE أو UOE، وفقًا لقدرات الشركة المصنعة ومواصفات المنتج المطلوبة.

تعد دقة التشكيل أمرًا مهمًا نظرًا لأن محاذاة الحواف الضعيفة أو البيضاوية المفرطة أو الهندسة غير المتناسقة يمكن أن تؤدي إلى تعقيد عملية اللحام والتركيب. تساعد فحوصات التشكيل والأبعاد التي يتم التحكم فيها في الحفاظ على الشكل المحدد قبل اكتمال التماس.

3.2 اللحام الطولي والتشطيب

يمكن إنتاج طبقات طولية باستخدام طرق لحام مختلفة، بما في ذلك اللحام بالقوس المغمور (SAW) أو اللحام بالمقاومة الكهربائية (ERW)، حيثما يكون ذلك مناسبًا للمنتج والمواصفات. هذه العمليات ليست قابلة للتبديل في كل تطبيق؛ يجب أن تتوافق طريقة التصنيع مع المتطلبات المعمول بها.

بالنسبة للأنابيب ذات الجدران الثقيلة ذات القطر الكبير، فإن اللحام بالقوس الطولي المغمور هو طريق تصنيع شائع. اعتمادًا على العملية، يمكن إجراء اللحام من الداخل والخارج لتحقيق جودة الوصلة المحددة.

بعد اللحام، قد تشمل العمليات تحديد حجم الأبعاد، والتقويم، وإعداد النهاية، والمعالجة الحرارية عند الاقتضاء، والفحص النهائي. ويختلف التسلسل الدقيق وفقًا لطريقة التصنيع ومواصفات الشراء.

4. التطبيقات الصناعية الكبرى

تعتمد ملاءمة الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك على المتطلبات الهندسية لكل مشروع. تشمل مجالات التطبيق الشائعة ما يلي.

4.1 البنية التحتية للنفط والغاز والطاقة

يمكن استخدام الأنابيب الفولاذية الملحومة في مشاريع البنية التحتية لخطوط الأنابيب والطاقة المؤهلة حيث يتم استيفاء الأبعاد المحددة والخصائص الميكانيكية والمتانة ومتطلبات فحص اللحام. يجب على المشترين التأكد من معيار خط الأنابيب المطبق، والدرجة، ومستوى مواصفات المنتج حيثما كان ذلك مناسبًا، وشروط الخدمة قبل الطلب.

4.2 نقل المياه وأنظمة السوائل الصناعية

يمكن للأنابيب الفولاذية ذات القطر الكبير أن تدعم نقل المياه، وتداول المياه الصناعية، والبنية التحتية ذات الصلة. يجب أن تتناول المواصفات ضغط التصميم، وخصائص السوائل، وطريقة الربط، والحماية من التآكل الداخلي أو الخارجي، والظروف المتوقعة أثناء التركيب والتشغيل.

4.3 الهندسة الإنشائية والبناء الثقيل

يمكن استخدام الأنابيب الملحومة ذات الجدار السميك للأعضاء الهيكلية الأنبوبية، وتجميعات الدعم، والأساسات، وغيرها من تطبيقات البناء الثقيلة. وينبغي النظر في تفاوتات الأبعاد، وحسابات الحمل، وقوة المواد، وتصميم الاتصال، ومتطلبات التصنيع معًا.

4.4 المنشآت الصناعية والمعدات المتخصصة

قد تتطلب مرافق التصنيع ومصانع المعالجة ومشاريع البنية التحتية مقاطع أنابيب ذات أبعاد غير قياسية أو خصائص ميكانيكية معينة. في هذه الحالات، يمكن أن يساعد التنسيق المبكر بين الفريق الهندسي والمورد في تأكيد قابلية التصنيع ونطاق الفحص وجدوى التسليم.

5. كيفية اختيار المواد والمواصفات المناسبة

يتطلب اختيار الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك أكثر من مجرد اختيار أكبر سمك جدار متاح. تساعد مواصفات الشراء المحددة جيدًا على تحقيق التوازن بين الأداء وقابلية التصنيع والتكلفة ومتطلبات التثبيت.

5.1 التأكد من درجة الفولاذ المطلوبة

تختلف درجات الفولاذ في التركيب الكيميائي، وقوة الخضوع، وقوة الشد، والمتانة، وقابلية اللحام، وغيرها من الخصائص. قد تكون درجات الفولاذ الكربوني مناسبة للعديد من التطبيقات الهيكلية أو الصناعية العامة، في حين قد تكون درجات خطوط الأنابيب مطلوبة لأنظمة نقل معينة.

لا ينبغي التعامل مع تسميات الدرجات من معايير مختلفة على أنها مكافئة تلقائيًا. قم بتأكيد المعيار الدقيق والدرجة وحالة التسليم وأي متطلبات اختبار إضافية. عندما يتعلق الأمر باللحام أو الخدمة في درجات الحرارة المنخفضة، قم بمراجعة متطلبات المواد والإجراءات ذات الصلة مع الموظفين الفنيين المؤهلين.

5.2 تحديد القطر وسمك الجدار

يؤثر القطر الخارجي وسمك الجدار الاسمي على وزن الأنبوب والتعامل معه وتصميم التوصيل والأداء الهيكلي. بالنسبة للخدمة التي تحتوي على الضغط، يجب تحديد السُمك المطلوب باستخدام كود التصميم الحاكم وظروف التشغيل الفعلية.

يجب على المشترين أيضًا التمييز بين السُمك الاسمي والحد الأدنى المقبول للسمك. قد تؤثر تفاوتات التصنيع على الأبعاد الفعلية التي تم تسليمها، لذلك يجب أن يوضح أمر الشراء التفاوتات المطبقة وأي متطلبات خاصة بالحد الأدنى للجدار.

5.3 تحديد معيار التصنيع الصحيح

تغطي معايير مثل API 5L وISO 3183 ومواصفات ASTM ومعايير EN والمعايير الوطنية المعمول بها منتجات ومتطلبات مختلفة. وينبغي اختيارها وفقًا للتطبيق المقصود بدلاً من إدراجها معًا كما لو كانت قابلة للتبديل عالميًا.

قم بتأكيد المعيار الدقيق والإصدار الذي يتطلبه المشروع. قم بتضمين المتطلبات التكميلية للاختبار والتوثيق وإمكانية التتبع والقبول حيثما ينطبق ذلك.

5.4 خذ بعين الاعتبار بيئة الخدمة

يؤثر ضغط التشغيل ودرجة الحرارة والوسائط المنقولة والتعرض الخارجي وظروف التثبيت على اختيار المنتج. بالنسبة للبيئات العدوانية، قد تحتاج المواصفات إلى الحماية من التآكل، أو السماح بالتآكل، أو متطلبات مواد خاصة، أو اختبارات إضافية.

5.5 موازنة السعر الأولي وإجمالي تكلفة المشروع

قد لا يمثل أقل سعر للوحدة أقل تكلفة إجمالية. يمكن أن تؤدي الأبعاد غير المتسقة، أو الشهادات المفقودة، أو الإعداد النهائي غير المناسب، أو تأخر التسليم، أو التغليف غير المناسب إلى زيادة تكاليف التثبيت وإنشاء مخاطر الجدول الزمني.

وتأخذ المقارنة الأكثر فعالية في الاعتبار امتثال المواد، ووثائق الجودة، والقدرة على التصنيع، وتكاليف الفحص، والنقل، وموثوقية التسليم، ومتطلبات الخدمة المتوقعة.

6. فحص الجودة ومخاطر المشتريات الشائعة

يجب إنشاء ضمان الجودة قبل الإنتاج بدلاً من معاملته كتمرين نهائي للأوراق. يحتاج المشترون إلى فهم عمليات الفحص المطلوبة، وما هي معايير القبول المطبقة، وما هي الأدلة التي سيتم توفيرها مع الأنبوب النهائي.

6.1 فحص اللحام

تعتمد متطلبات فحص اللحام على معيار المنتج وطريقة التصنيع وفئة الخدمة واتفاقية الشراء. يعد الاختبار بالموجات فوق الصوتية (UT) والاختبار الشعاعي (RT) أمثلة على طرق الفحص غير المدمرة التي يمكن تحديدها للتطبيقات المناسبة.

ولا ينبغي افتراض أن أياً من الطريقتين إلزامية لكل أنبوب أو كافية لكل نوع من أنواع العيوب. ويجب الاتفاق مسبقًا على طريقة التفتيش والتغطية ومعايير القبول والوثائق.

6.2 التحقق من الأبعاد

قد يشمل الفحص القطر الخارجي، وسمك الجدار، والطول، والاستقامة، والبيضاوية، وهندسة النهاية. يمكن أن تؤثر هذه الأبعاد على كفاءة التركيب واللحام والمحاذاة والتجميع.

بالنسبة للأنابيب ذات الجدران السميكة، من المهم بشكل خاص التحقق من أن الأبعاد والتفاوتات المحددة تتوافق مع الرسومات الهندسية ومتطلبات المنتج المعمول بها.

6.3 الاختبارات الميكانيكية والمواد

اعتمادًا على المواصفات، قد يشمل الاختبار خصائص الشد، وصلابة التأثير، والتركيب الكيميائي، والاختبارات المتعلقة باللحام، والاختبار الهيدروستاتيكي. لا ينطبق كل اختبار على كل منتج. يجب أن تحدد خطة الفحص والاختبار الاختبارات المطلوبة، وتكرار أخذ العينات، ومعايير القبول، ومسؤوليات إعداد التقارير.

6.4 التوثيق وإمكانية التتبع

يجب على فرق المشتريات التأكد من المستندات المطلوبة قبل الإنتاج. اعتمادًا على العقد، قد تشمل هذه الشهادات شهادات اختبار المواد، وتقارير الفحص، وسجلات الأبعاد، وتقارير الاختبار غير المدمرة، وتحديد الحرارة أو الدفعة، وسجلات الطلاء.

7. الأنابيب الملحومة الطولية مقابل أنواع الأنابيب الأخرى

تساعد مقارنة طرق التصنيع المشترين على فهم الاختلافات العملية بين المنتجات المتاحة. النظرة العامة التالية عامة؛ يحدد المعيار الحاكم وطريق التصنيع المحدد متطلبات المنتج النهائي.

الأنابيب الملحومة ليست غير مناسبة بطبيعتها للتطبيقات الصعبة، والأنابيب غير الملحومة ليست الخيار الأفضل تلقائيًا لكل مشروع. يجب أن يعكس القرار المواصفات المطلوبة وشروط التصميم وقدرات التصنيع المتاحة وأدلة التأهيل واقتصاديات المشروع بشكل عام.

8. قائمة مراجعة عملية للمشتريات

قبل طلب عرض أسعار للأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك، قم بإعداد المعلومات التالية. يتيح الاستفسار الكامل للموردين تقييم المتطلبات بشكل أكثر دقة ويقلل من التوضيحات المتكررة أثناء معالجة الطلب.

• طلب:اشرح ما إذا كان الأنبوب مخصصًا للخدمة الهيكلية، أو نقل السوائل، أو البنية التحتية للطاقة، أو أي استخدام صناعي آخر.
• أبعاد:يتم توفير القطر الخارجي وسمك الجدار الاسمي والطول المطلوب وتفاوتات الأبعاد والكمية.
• مادة:حدد درجة الفولاذ بدقة ومعيار المنتج وأي متطلبات ميكانيكية أو كيميائية خاصة.
• طريقة التصنيع:تحديد عملية اللحام الطولي المطلوبة إذا كان ذلك مطلوباً من قبل المشروع.
• ظروف التشغيل:تحديد ضغط التصميم ودرجة الحرارة والوسيلة المنقولة والظروف البيئية ذات الصلة حيثما أمكن ذلك.
• تقتيش:قائمة الاختبارات غير المدمرة المطلوبة، والاختبارات الميكانيكية، والاختبارات الهيدروستاتيكية، ومعايير القبول.
• حماية السطح:تأكد مما إذا كانت الأنابيب العارية، أو الطلاء، أو البطانة، أو الجلفنة، أو أي نظام حماية آخر مطلوبًا ومناسبًا من الناحية الفنية.
• التحضير النهائي:حدد الأطراف العادية، أو الأطراف المشطوفة، أو متطلبات الاتصال الأخرى.
• التوثيق:تحديد شهادات المواد وتقارير التفتيش وسجلات التتبع والتسليمات الأخرى المطلوبة.
• اللوجستية:تأكيد التعبئة والتغليف ووجهة الشحن وجدول التسليم ووضع العلامات ومتطلبات المناولة.

عند مقارنة عروض أسعار الموردين، تأكد من أن جميع العروض تغطي نفس النطاق الفني. قد يستثني عرض الأسعار الأقل الاختبار أو الطلاء أو التوثيق أو الإعداد النهائي الذي قام مورد آخر بتضمينه بالفعل.

بالنسبة للمتطلبات غير القياسية، قم بتوفير الرسومات أو ورقة البيانات الفنية كلما أمكن ذلك. يتيح ذلك للمورد مراجعة جدوى التصنيع وتحديد تعارض المواصفات قبل تقديم الطلب.

9. الأسئلة المتداولة

10. الاستنتاج

يمكن أن تكون الأنابيب الفولاذية الملحومة الطولية ذات الجدار السميك حلاً فعالاً للمشاريع الصناعية التي تتطلب أقسامًا كبيرة من الجدران، وأبعادًا يمكن التحكم فيها، وبنية ملحومة طولية مؤهلة. ومع ذلك، يبدأ الأداء الموثوق بالمواصفات الصحيحة بدلاً من السُمك وحده.

ومن خلال تقييم درجة المواد وطريقة التصنيع والمعايير المطبقة وسلامة اللحام ومتطلبات الفحص والحماية من التآكل وإجمالي تكلفة الشراء، يمكن للمشترين اتخاذ قرارات مستنيرة بشكل أفضل وتقليل مخاطر المشروع التي يمكن تجنبها.

إن العمل مع مورد يفهم الوثائق الفنية ومتطلبات الأبعاد واحتياجات الشراء الخاصة بالمشروع يمكن أن يؤدي أيضًا إلى تبسيط الاتصال بدءًا من الاستفسار الأولي وحتى التسليم النهائي.
