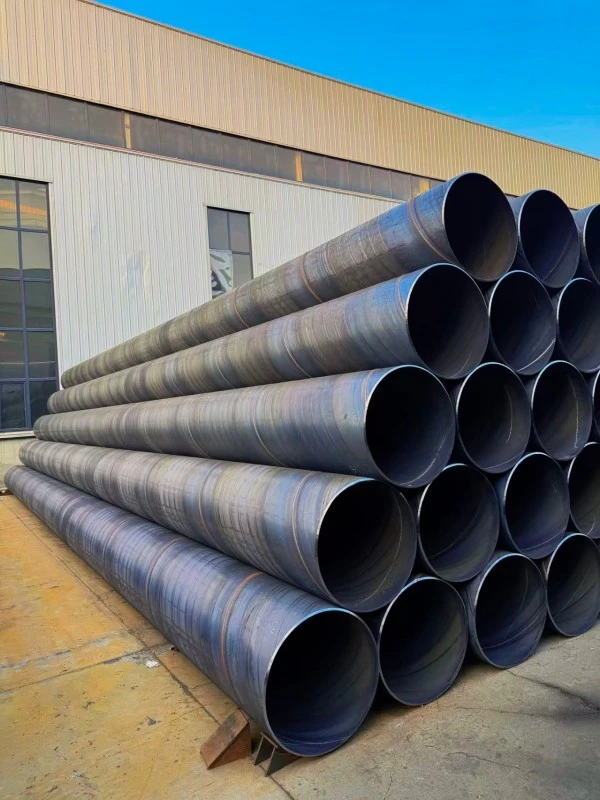

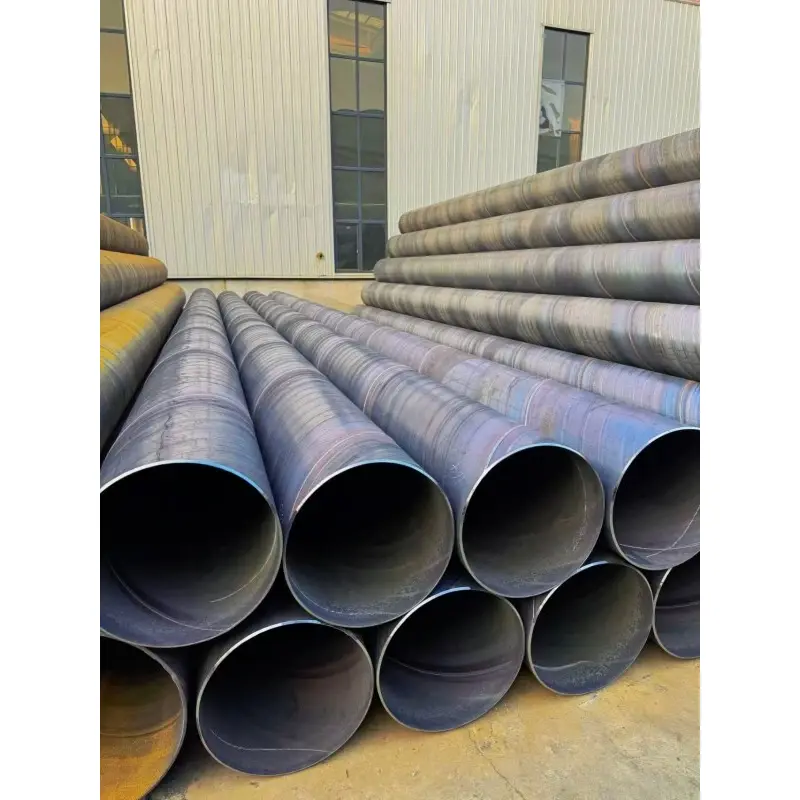

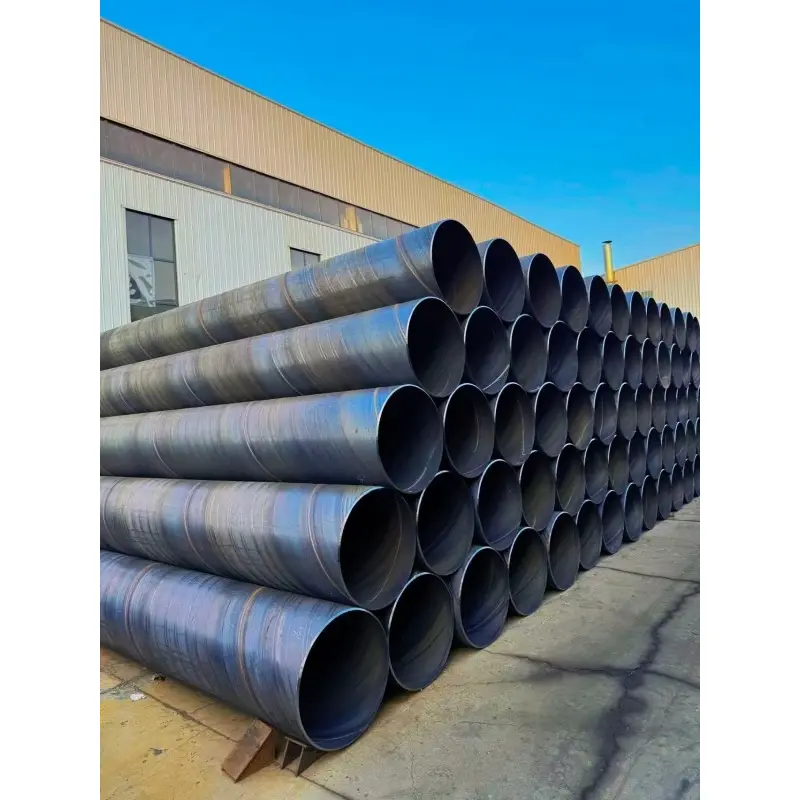

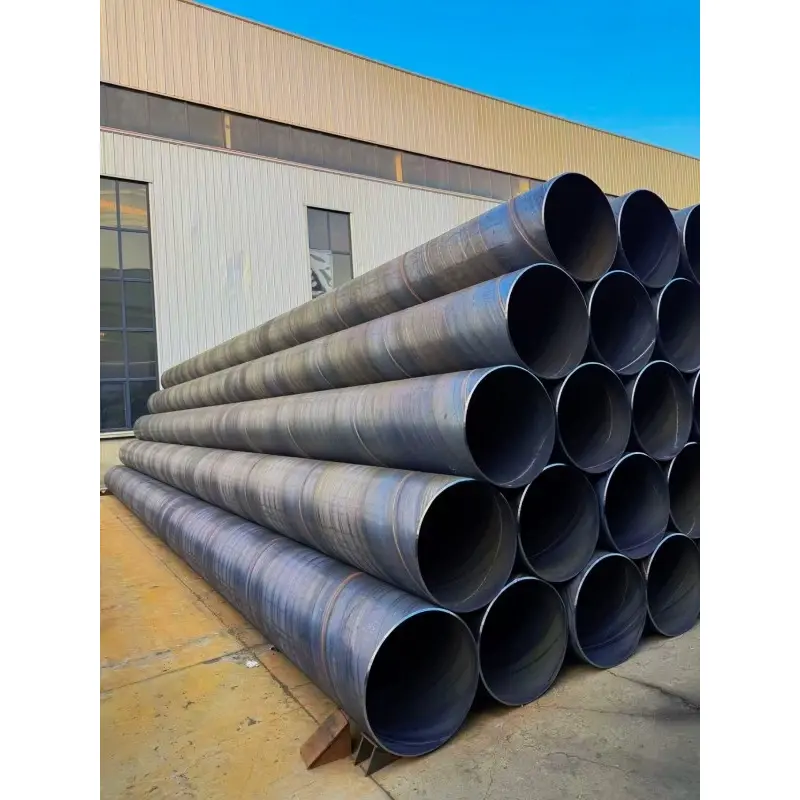

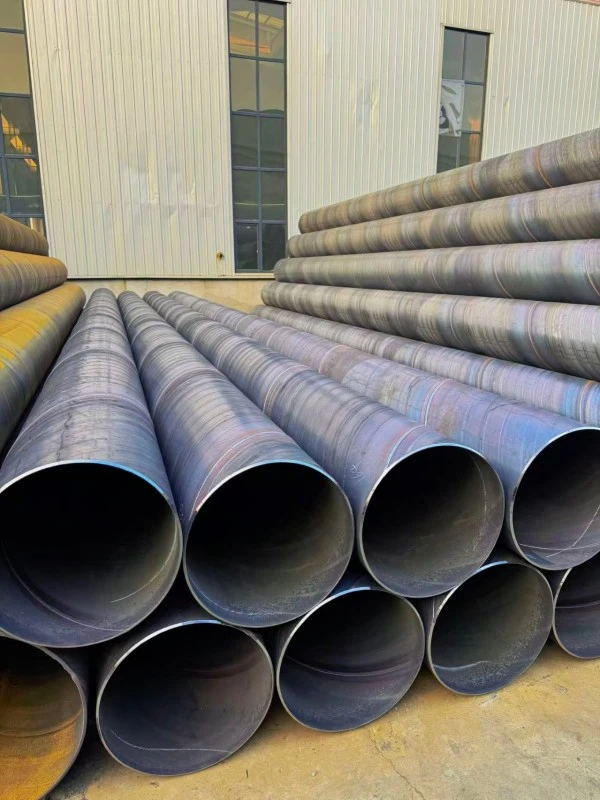

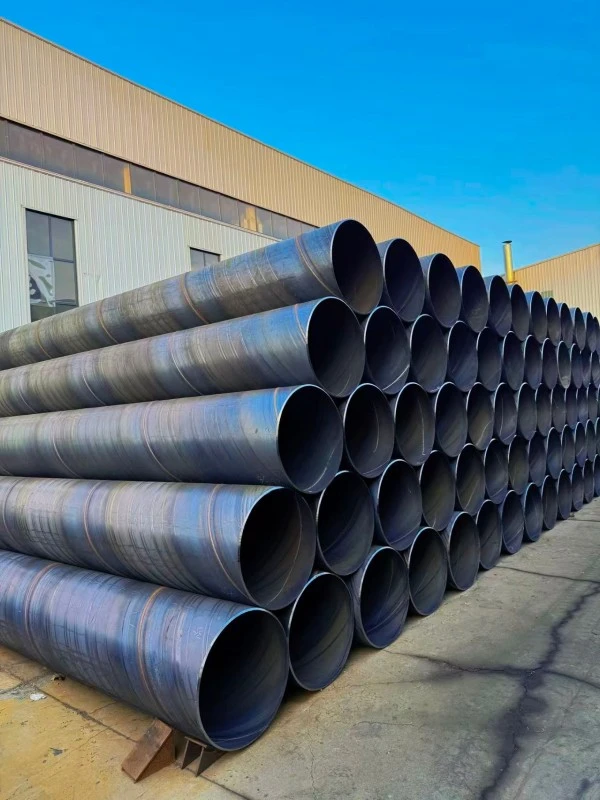

أنابيب الصلب الملحومة الحلزونية ذات القطر الكبير

يتم إنتاج الأنابيب الفولاذية الملحومة اللولبية ذات القطر الكبير باستخدام شرائح الفولاذ المدرفلة على الساخن كمواد خام. من خلال التشكيل اللولبي المستمر، واللحام القوسي المغمور الداخلي والخارجي على الوجهين، والاختبار غير المدمر، واختبار الضغط الهيدروليكي، يتم تحويل الشريط الفولاذي إلى أنبوب فولاذي ملحوم بقطر كبير.

تم تصميم المنتج بشكل أساسي للمشاريع التي تتطلب سعة نقل كبيرة، وتركيب خطوط أنابيب لمسافات طويلة، وتطبيقات هيكلية ذات قطر كبير.

في صناعة الأنابيب الفولاذية، يعتبر القطر الخارجي ≥820 مم (DN800) عمومًا قطرًا كبيرًا. عادة ما يتم تصنيف الأنابيب ذات القطر φ1420mm وما فوق على أنها أنابيب فولاذية ذات قطر كبير جدًا.

تشمل الميزات الرئيسية لأنابيب الصلب SSAW ذات القطر الكبير القدرة على التصنيع ذات القطر الكبير، وتوزيع الضغط المتوازن، ومقاومة التشوه القوية، وكفاءة النقل العالية، والملاءمة للمشاريع الهندسية واسعة النطاق.

المواصفات الفنية

مزايا الأنابيب الفولاذية SSAW ذات القطر الكبير

1. قدرة التصنيع المتميزة ذات القطر الكبير جدًا

أكبر ميزة للأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير هي قدرتها على تحقيق إنتاج ذو قطر كبير من خلال تكنولوجيا اللحام الحلزوني.

بالمقارنة مع الأنابيب الفولاذية غير الملحومة وبعض الأنابيب الملحومة ذات التماس المستقيم، فإن تصنيع الأنابيب الفولاذية الملحومة الحلزونية أقل تقييدًا بقيود القطر. يمكنها تحقيق إنتاج مستقر للأنابيب فوق φ3000mm، مما يجعلها خيارًا مثاليًا لنقل المياه على نطاق واسع، وشبكات خطوط الأنابيب البلدية، والمشاريع الصناعية.

توفر شركة ZHONGTIAN حلولاً مخصصة للأنابيب الفولاذية ذات القطر الكبير وفقًا لمتطلبات المشروع، بما في ذلك القطر، وسمك الجدار، ودرجة المواد، وخيارات الطلاء.

2. كفاءة نقل عالية لأنظمة التدفق الكبيرة

عادةً ما يتم تصميم أنظمة الأنابيب ذات القطر الكبير لنقل كميات كبيرة من الماء أو الغاز أو السوائل الصناعية.

توفر الأنابيب الفولاذية SSAW ذات القطر الكبير مساحة تدفق داخلي أكبر، مما يقلل من مقاومة التدفق ويحسن كفاءة النقل. بالنسبة لمشاريع النقل لمسافات طويلة، يمكن أن تؤدي زيادة قطر الأنبوب إلى تقليل عدد خطوط الأنابيب المتوازية المطلوبة وتحسين الاستثمار الهندسي الإجمالي.

3. الأداء الهيكلي المستقر في ظل الظروف المعقدة

قد تواجه خطوط الأنابيب ذات القطر الكبير ضغطًا خارجيًا وحركة التربة وضغط التثبيت أثناء الخدمة.

يساعد الهيكل الملحوم الحلزوني على توزيع الضغط بالتساوي على طول جسم الأنبوب، مما يحسن المقاومة ضد التشوه، وهبوط الأساس، والأحمال الخارجية. وهذا يجعل الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير مناسبة لخطوط الأنابيب المدفونة والبيئات الجيولوجية المعقدة.

4. انخفاض اللحام الميداني والبناء الأسرع

بالنسبة لمشاريع خطوط الأنابيب لمسافات طويلة، يؤثر عدد الوصلات الميدانية بشكل مباشر على كفاءة البناء وموثوقية التشغيل.

يمكن توريد الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير بأطوال قياسية أطول، عادةً 12 مترًا، مع أطوال مخصصة متاحة وفقًا لمتطلبات المشروع. تعمل أقسام الأنابيب الأطول على تقليل نقاط اللحام الميدانية، وتقصير فترات البناء، وتقليل مخاطر التسرب المحتملة.

5. أداء اقتصادي أفضل للمشاريع الكبيرة

تتطلب المشاريع الهندسية ذات القطر الكبير دراسة شاملة لتكلفة المواد وتكلفة النقل وكفاءة التركيب.

بالمقارنة مع الأنابيب الفولاذية غير الملحومة ذات القطر الكبير وبعض الأنابيب ذات التماس المستقيم، فإن الأنابيب الفولاذية SSAW ذات القطر الكبير توفر أداء أفضل من حيث التكلفة مع الحفاظ على الأداء الميكانيكي المطلوب، مما يجعلها مختارة على نطاق واسع لمشاريع البنية التحتية الكبيرة.

6. اختيار المواد المرنة وسمك الجدار

تتطلب البيئات الهندسية المختلفة مستويات مختلفة من أداء الأنابيب.

يمكن لشركة ZHONGTIAN توفير الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير بدرجات مواد مختلفة ومجموعات سمك الجدار، مما يسمح للعملاء باختيار الحلول المناسبة وفقًا لمتطلبات الضغط، وظروف التربة، ووسيلة النقل، وبيئة الخدمة.

التطبيقات الرئيسية

1. شبكات خطوط الأنابيب البلدية الكبيرة

يتم استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير على نطاق واسع في أنظمة إمدادات المياه في المناطق الحضرية، وخطوط أنابيب الصرف الصحي، وشبكات نقل الصرف الصحي، وأنظمة جمع مياه الأمطار، ومشاريع نقل المياه في المدينة.

إن قدرتها على التدفق الكبيرة وخصائص البناء الاقتصادية تجعلها مناسبة لمشاريع البنية التحتية البلدية الكبرى التي تتطلب تشغيلًا طويل الأمد وأداء مستقر.

2. الحفاظ على المياه والهندسة الهيدروليكية

تتطلب مشاريع الحفاظ على المياه واسعة النطاق خطوط أنابيب ذات قدرة نقل عالية وأداء هيكلي موثوق.

يتم استخدام الأنابيب الفولاذية SSAW ذات القطر الكبير بشكل شائع في خطوط أنابيب توصيل الخزان، وخطوط أنابيب ضغط محطة الضخ، وأنظمة التحكم في الفيضانات، وخطوط أنابيب عبور النهر، ومشاريع تحويل المياه الكبيرة.

3. نقل النفط والغاز لمسافات طويلة

بالنسبة للنفط الخام والغاز الطبيعي ونقل النفط المكرر وأنظمة تجميع حقول النفط، تساعد خطوط الأنابيب ذات القطر الكبير على تحسين كفاءة النقل.

وفقًا لمتطلبات ضغط المشروع والمعايير الدولية لخطوط الأنابيب، يمكن اختيار المواد مثل L245 وL360 وX52 وX60 وX70 لتلبية ظروف خطوط الأنابيب المختلفة.

4. الأساسات ذات القطر الكبير وهندسة الدعم

نظرًا لحجمها الكبير وثباتها الهيكلي، يمكن استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير في أساسات الجسور وبناء الموانئ والمباني الشاهقة وأغلفة الأكوام ذات القطر الكبير وهياكل الدعم المؤقتة.

إنه يوفر قدرة دعم موثوقة ومناسب للمشاريع التي تتطلب مكونات أساس ذات قطر كبير.

5. التهوية الصناعية وخطوط الأنابيب العملية

يتم أيضًا استخدام الأنابيب الملحومة الحلزونية ذات القطر الكبير في أنظمة التهوية الصناعية، وخطوط أنابيب إزالة الغبار، وأنظمة مياه تبريد محطات الطاقة، وخطوط أنابيب دوران المصانع الكيميائية، وأنظمة نقل العمليات الصناعية.

يساعد التصميم ذو القطر الكبير على تحسين قدرة النقل ويدعم التشغيل الصناعي الفعال.

6. ممرات الخدمات تحت الأرض ومشاريع الأنفاق

في الهندسة تحت الأرض، يمكن استخدام الأنابيب الفولاذية SSAW ذات القطر الكبير في ممرات المرافق الشاملة وأنظمة خطوط أنابيب الأنفاق وتطبيقات النقل تحت الأرض.

تساعد قدرتها ذات القطر الكبير على تحسين تكامل خطوط الأنابيب وتحسين استخدام المساحة تحت الأرض.

عملية التصنيع

1. إعداد قطاع الصلب

يبدأ الإنتاج بشرائط فولاذية مدرفلة على الساخن يتم اختيارها وفقًا للقطر المطلوب وسمك الجدار ودرجة المادة.

يتم فك الأشرطة الفولاذية، وتسويتها، ومعالجة حوافها لضمان أبعاد التشكيل الدقيقة وظروف اللحام المستقرة.

2. التحكم في التشكيل الحلزوني

يتم تشكيل الشريط الفولاذي المُجهز بشكل مستمر إلى شكل أنبوب حلزوني تحت معايير إنتاج خاضعة للرقابة.

خلال هذه العملية، يتم التحكم بعناية في استدارة الأنبوب، ودقة القطر، وثبات التشكيل لضمان منتجات نهائية موثوقة.

3. اللحام بالقوس المغمور على الوجهين

يتم لحام الطبقات الحلزونية الداخلية والخارجية باستخدام تقنية اللحام بالقوس المغمور على الوجهين.

توفر طريقة اللحام هذه اختراقًا مستقرًا للحام، وقوة اتصال موثوقة، وأداء ميكانيكيًا ثابتًا لتطبيقات خطوط الأنابيب ذات القطر الكبير.

4. التفتيش والمعالجة السطحية

بعد اللحام، يخضع كل أنبوب لإجراءات فحص صارمة، بما في ذلك الاختبار بالموجات فوق الصوتية، والفحص بالأشعة السينية، وفحص الأبعاد، واختبار الضغط الهيدروليكي.

وفقًا لمتطلبات العملاء، يمكن تزويد الأنابيب بشطف نهائي ومعالجة سطحية وطلاءات مضادة للتآكل قبل الشحن.

الحماية ضد التآكل وعمر الخدمة

1. المياه الجوفية وخطوط الأنابيب البلدية

بالنسبة لمشاريع إمدادات المياه والصرف الصحي المدفونة العادية، يمكن للأنابيب الفولاذية الملحومة اللولبية ذات القطر الكبير استخدام طلاء قطران الفحم الإيبوكسي أو الطلاء المضاد للتآكل IPN8710.

في ظل ظروف التركيب المناسبة، يمكن أن يصل عمر الخدمة عمومًا إلى 15-20 عامًا اعتمادًا على بيئة التربة وظروف الصيانة.

2. خطوط أنابيب النقل لمسافات طويلة

بالنسبة لمشاريع نقل النفط والغاز والمياه عالية المستوى، يتم اختيار طلاء البولي إيثيلين ثلاثي الطبقات 3PE بشكل شائع.

يوفر نظام الطلاء هذا مقاومة ممتازة ضد الرطوبة، وتآكل التربة، والأضرار الخارجية، مع عمر خدمة يزيد عن 30 عامًا في ظل الظروف المناسبة.

3. التطبيقات الخارجية والصناعية

بالنسبة لخطوط الأنابيب الخارجية وأنظمة التهوية والهياكل الفولاذية، يمكن أن يوفر الطلاء التمهيدي المضاد للصدأ مع طلاء السطح حماية فعالة من التآكل الجوي.

تتراوح مدة الخدمة المتوقعة عمومًا بين 10 و15 عامًا حسب الظروف البيئية.

4. تطبيقات التأسيس المؤقتة

بالنسبة لتغليف الأكوام المؤقتة وتطبيقات البناء قصيرة المدى، قد تكون إزالة الصدأ البسيطة ومعالجة الطلاء كافية.

ويمكن اختيار طريقة الحماية وفقاً لمدة المشروع والمتطلبات البيئية الفعلية.

دليل الاختيار

1. حدد القطر وفقًا لمتطلبات التدفق

يجب أن يعتمد اختيار قطر الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير على سعة النقل المطلوبة ومعدل التدفق وتصميم النظام.

بالنسبة لتطبيقات التدفق الكبير، يتم اختيار الأنابيب الفولاذية ذات القطر الكبير DN800 وما فوق بشكل عام لتحسين كفاءة النقل وتقليل كمية خطوط الأنابيب.

2. مطابقة سمك الجدار مع ظروف الضغط والتركيب

يتطلب ضغط العمل العالي وعمق الدفن الأعمق والظروف الجيولوجية الأكثر تعقيدًا سمكًا أكبر للجدار.

يجب اختيار سمك الجدار المناسب وفقًا للحسابات الهندسية بدلاً من مجرد اختيار الخيار الأكثر سمكًا.

3. اختر المادة حسب التطبيق

بالنسبة للمشاريع البلدية العامة ذات الضغط المنخفض، يتم اختيار Q235B بشكل شائع.

للتطبيقات المتوسطة والعالية القوة، Q355B مناسب. بالنسبة لخطوط أنابيب نقل النفط والغاز، يتم اختيار فولاذ خطوط الأنابيب L245، L360، X52، X60، وX70 وفقًا للمعايير المطلوبة.

4. النظر في بيئة التآكل

بالنسبة للمناطق الساحلية، والبيئات المالحة، وأنظمة نقل الوسائط المسببة للتآكل، ينبغي اختيار مستوى أعلى من الحماية ضد التآكل.

يساعد اختيار الطلاء المناسب على إطالة عمر الخدمة وتقليل متطلبات الصيانة.

5. تحسين طول الأنبوب لكفاءة البناء

بالنسبة لمشاريع خطوط الأنابيب ذات المسافات الطويلة، يمكن لمقاطع الأنابيب الأطول أن تقلل من نقاط اللحام الميدانية.

يمكن لشركة ZHONGTIAN توفير أطوال الأنابيب المخصصة وفقًا لظروف النقل ومتطلبات البناء.

لماذا تختار ZHONGTIAN الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير؟

1. القدرة المهنية على تصنيع الأنابيب ذات القطر الكبير

ZHONGTIAN هي شركة متخصصة في تصنيع وتوريد الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير في الصين، وهي متخصصة في إنتاج الأنابيب الفولاذية الملحومة SSAW ذات القطر الكبير.

بفضل تكنولوجيا اللحام الحلزوني المتقدمة وقدرة التصنيع المرنة، تدعم ZHONGTIAN العملاء بحلول مخصصة لمشاريع البنية التحتية والصناعة والطاقة.

2. حلول هندسية مخصصة

توفر ZHONGTIAN حلولاً مخصصة تغطي القطر، وسمك الجدار، ودرجة المواد، وطول الأنبوب، والمعالجة المضادة للتآكل.

وهذا يتيح للعملاء اختيار منتجات الأنابيب الفولاذية ذات القطر الكبير المناسبة لبيئات التشغيل المختلفة.

3. نظام صارم لمراقبة الجودة

من فحص المواد الخام إلى اختبار الأنابيب النهائية، تطبق ZHONGTIAN إجراءات إدارة الجودة الصارمة.

من خلال الاختبار بالموجات فوق الصوتية، والفحص بأشعة X، والاختبار الهيدروليكي، وفحص الأبعاد، يتم تصنيع كل أنبوب لتحقيق جودة مستقرة وأداء موثوق.

التعليمات

1. ما هو الفرق بين الأنابيب الحلزونية ذات القطر الكبير وأنبوب التماس المستقيم ذو القطر الكبير؟

يتم اختيار الأنابيب الفولاذية الملحومة اللولبية ذات القطر الكبير بشكل رئيسي لخطوط الأنابيب ذات المسافات الطويلة والمشاريع المدفونة وأنظمة النقل ذات التدفق الكبير بسبب قدرتها على تصنيع القطر المرن ومزايا التكلفة.

قد تتمتع الأنابيب ذات التماس المستقيم ذات القطر الكبير بمزايا في بعض التطبيقات التي تتطلب دقة أبعاد عالية أو ظروفًا هندسية محددة. يجب أن يعتمد الاختيار على متطلبات المشروع.

2. هل يمكن استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير فوق الأرض؟

نعم. يمكن استخدام الأنابيب الفولاذية SSAW ذات القطر الكبير للتطبيقات فوق الأرض عندما يتم تصميم هياكل الدعم المناسبة. نظرًا لأن الأنابيب ذات القطر الكبير لها وزن كبير، فيجب أن تتبع مسافات الدعم وحساب الحمل وطرق التثبيت متطلبات التصميم الهندسي لمنع التشوه.

3. ما هو الحد الأقصى لقطر الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير؟

يمكن لشركة ZHONGTIAN عادةً تصنيع الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير حتى φ3620mm (DN3600). بالنسبة للمتطلبات الهندسية الخاصة، يمكن مناقشة مواصفات القطر الأكبر المخصصة وفقًا لظروف المشروع.
