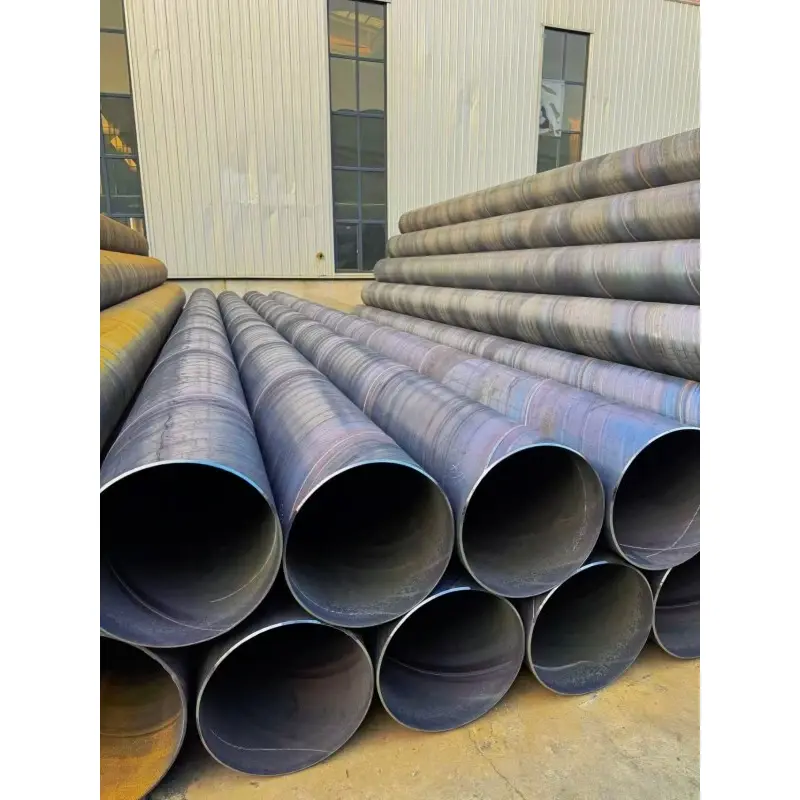

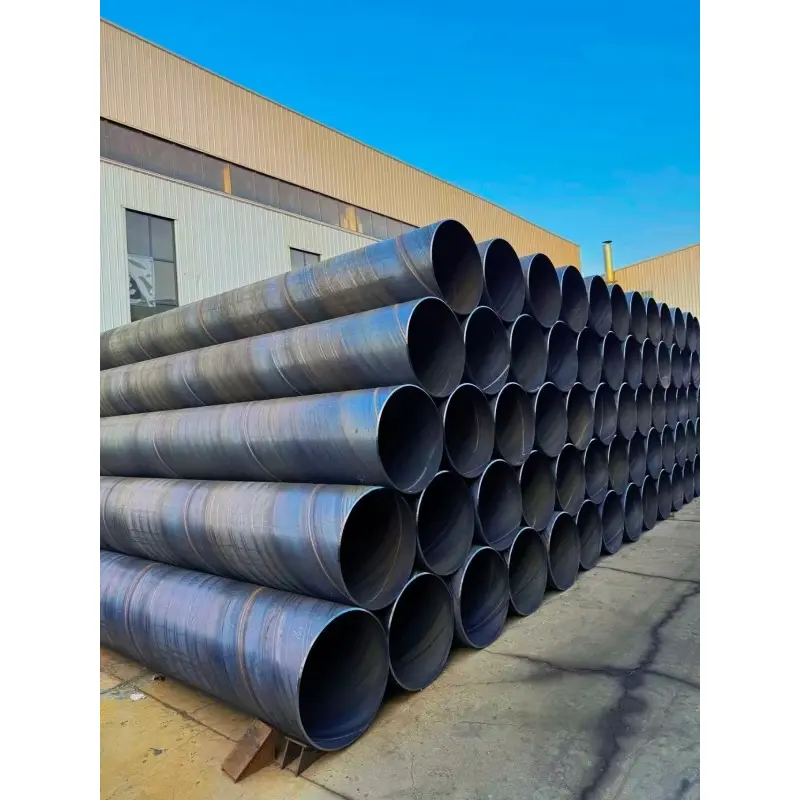

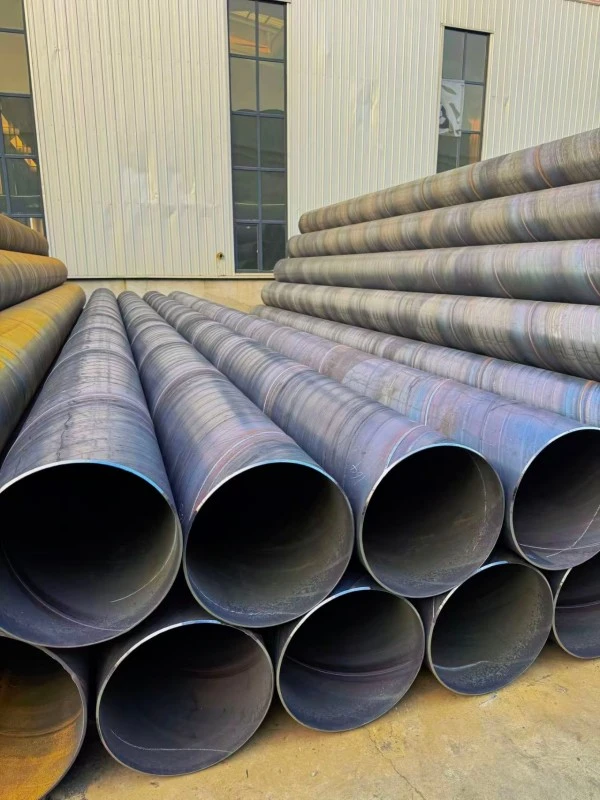

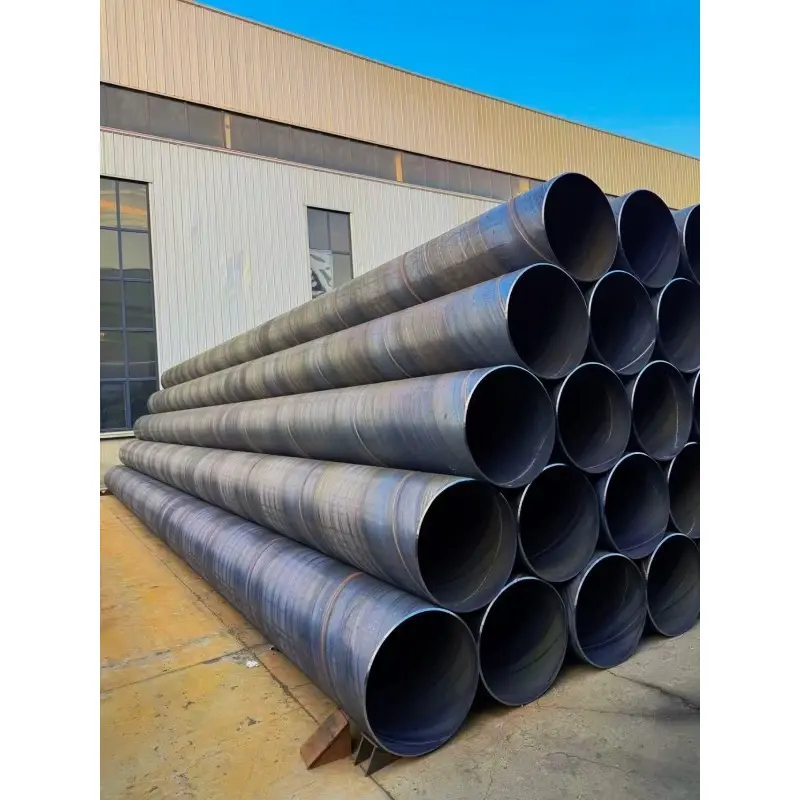

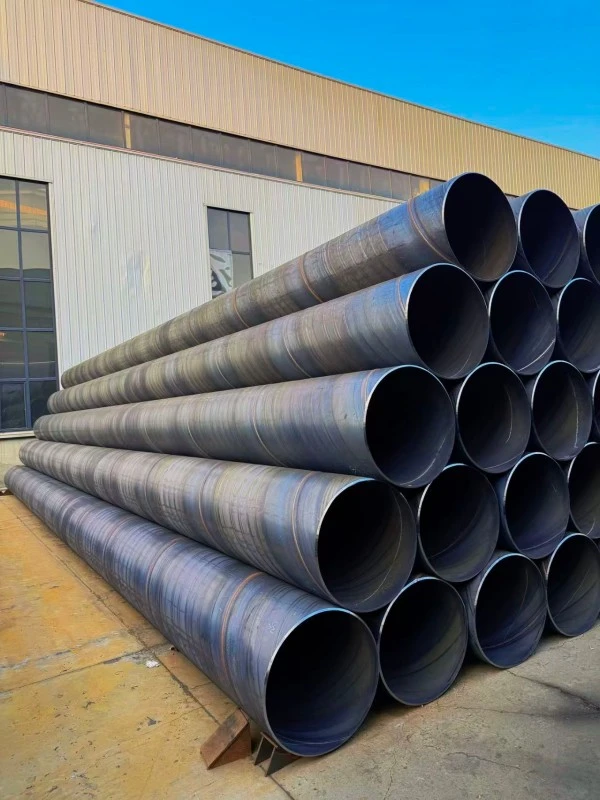

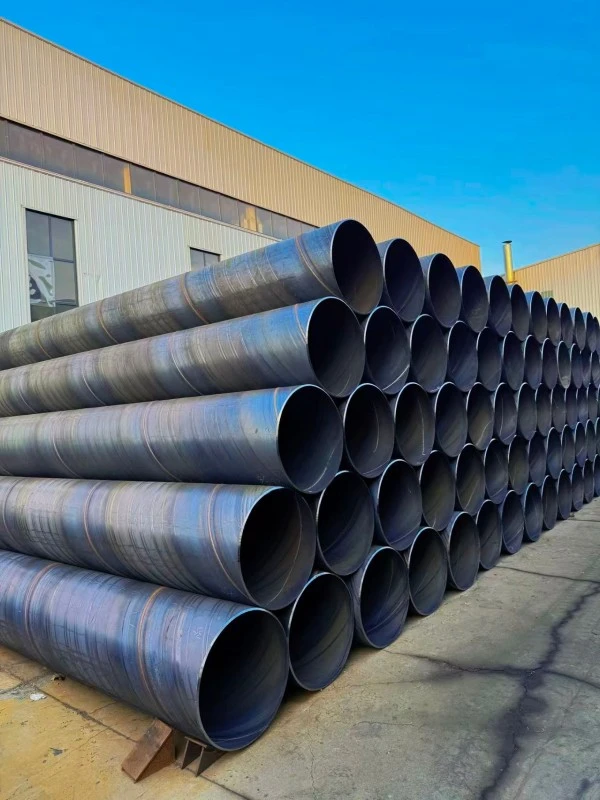

أنابيب الصلب الملحومة الحلزونية ذات القطر الصغير

الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير هي عبارة عن أنابيب فولاذية ملحومة حلزونية تم تطويرها لتطبيقات خطوط الأنابيب ذات القطر المتوسط ​​والصغير حيث تتطلب الموثوقية الهيكلية والكفاءة الاقتصادية. بالمقارنة مع الأنابيب الملحومة الحلزونية ذات القطر الكبير، فقد تم تصميمها مع نطاق قطر أكثر إحكاما مع الحفاظ على مزايا تكنولوجيا التشكيل الحلزوني، بما في ذلك قدرة الإنتاج المرنة، وقوة الأنابيب المستقرة، واختيار سمك الجدار القابل للتكيف.

في التصنيف الصناعي العام، تعتبر الأنابيب الفولاذية الملحومة الحلزونية بأقطار خارجية أقل من DN800 (φ820mm) أنابيب فولاذية ملحومة حلزونية صغيرة القطر، مع مواصفات رئيسية تتراوح من φ219mm إلى φ720mm. يتم تصنيع المنتج من لفائف الفولاذ المدرفلة على الساخن من خلال التشكيل الحلزوني واللحام القوسي المغمور الداخلي والخارجي وعمليات فحص الجودة الصارمة لضمان الأداء المتسق في البيئات الهندسية المختلفة.

لماذا يتم استخدام تقنية اللحام الحلزوني للأنابيب ذات القطر الصغير？

بالنسبة لبعض تطبيقات خطوط الأنابيب ذات القطر الصغير، قد لا توفر أنابيب التماس المستقيمة التقليدية مرونة كافية في اختيار المواصفات، خاصة عندما تتطلب المشاريع سماكة جدار خاصة، أو قوة أعلى، أو مقاومة أفضل للأحمال الخارجية.

تسمح عملية اللحام الحلزوني بتشكيل الأنابيب بشكل مستمر من لفائف الفولاذ، مما يوفر مزايا في كفاءة الإنتاج والقدرة على التكيف مع المواصفات.

بالنسبة لخطوط الأنابيب المدفونة وأنظمة الفروع الصناعية وتطبيقات الدعم الهندسي، توفر الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير حلاً عمليًا من خلال الجمع بين مرونة التصنيع والأداء الهيكلي الموثوق.

مواصفات المنتج

القيمة الهندسية للأنابيب الملحومة الحلزونية ذات القطر الصغير

1. الإنتاج المرن مقارنة بتصنيع الأنابيب التقليدية

واحدة من المزايا الرئيسية للأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير هي مرونة التصنيع.

تسمح عملية التشكيل الحلزوني بالإنتاج على أساس مجموعات مختلفة من القطر والسمك، مما يساعد على تلبية المتطلبات الهندسية المختلفة دون التقيد بأبعاد الأنابيب القياسية فقط.

بالنسبة للمشاريع التي تتطلب مواصفات مخصصة، يمكن لشركة ZHONGTIAN توفير الحلول المناسبة وفقًا لتصميم خط الأنابيب، وبيئة التثبيت، وظروف التشغيل.

2. صلابة أفضل لتطبيقات خطوط الأنابيب المدفونة

غالبًا ما يتم تركيب خطوط الأنابيب ذات القطر الصغير تحت الأرض وقد تواجه قوى خارجية من ضغط التربة وأحمال المركبات والحركة الأرضية.

بالمقارنة مع بعض الأنابيب التقليدية خفيفة الوزن، توفر الأنابيب الفولاذية SSAW ذات القطر الصغير صلابة هيكلية أفضل نظرًا لهيكلها الحلزوني الملحوم وخيارات سمك الجدار القابل للتعديل.

وهذا يجعلها مناسبة لخطوط الأنابيب الفرعية تحت الأرض، وخطوط الأنابيب الصناعية المدفونة، والتطبيقات الهندسية التي تتطلب مقاومة أعلى ضد التشوه.

3. الأداء المتوازن بين التكلفة والقوة

لا يتطلب كل مشروع خطوط أنابيب أنابيب فولاذية غير ملحومة متميزة.

بالنسبة لدرجة الحرارة العادية، وأنظمة النقل ذات الضغط المنخفض والمتوسط، يمكن للأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير أن توفر أداءً ميكانيكيًا كافيًا مع تقليل تكاليف المواد والمشتريات.

هذا التوازن بين القوة والاقتصاد يجعله مناسبًا للمشاريع التي تركز على كفاءة البناء الإجمالية.

4. خيارات مواد متعددة لظروف مختلفة

تتطلب وسائل النقل والبيئات المختلفة أداءً مختلفًا للفولاذ.

توفر شركة ZHONGTIAN خيارات المواد بما في ذلك Q235B، Q355B، L245، وL360. يمكن للعملاء اختيار درجات الفولاذ المناسبة وفقًا لمتطلبات الضغط والأحمال الهيكلية ومعايير خطوط الأنابيب.

تسمح هذه المرونة لأنابيب الصلب SSAW ذات القطر الصغير بخدمة الصناعات المختلفة بدلاً من أن تقتصر على مجال تطبيق واحد.

تطبيقات المشروع النموذجية

1. بناء خطوط الأنابيب الثانوية البلدية

يتم استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير بشكل شائع في أنظمة خطوط الأنابيب الفرعية التابعة للبلديات، بما في ذلك فروع توزيع المياه، وشبكات الصرف الصحي، وخطوط أنابيب المناطق الصناعية، ومشاريع البنية التحتية المجتمعية.

بالمقارنة مع خطوط أنابيب النقل الرئيسية، تتطلب هذه الأنظمة عادةً مواصفات أنابيب أكثر مرونة واتصالًا أسهل بالشبكات الحالية.

2. مجموعة حقول النفط والخطوط الفرعية الصناعية

في حقول النفط والمرافق الصناعية، غالبًا ما تكون خطوط الأنابيب ذات القطر الصغير مطلوبة للتجميع والتوزيع والنقل الإضافي.

يمكن استخدام الأنابيب الفولاذية SSAW ذات القطر الصغير في خطوط تجميع حقول النفط، وخطوط أنابيب مرافق المصنع، وأنظمة دعم العمليات، وغيرها من تطبيقات النقل ذات السعة المتوسطة والمنخفضة.

3. أكمام البناء وحماية الأساس

نظراً لصلابته الجيدة واستقراره الهيكلي، يمكن استخدام هذا النوع من الأنابيب الفولاذية كأكمام واقية، وأغلفة بناء، ومكونات مساعدة متعلقة بالأساس.

تشمل التطبيقات مشاريع أغلفة الركائز الصغيرة والمتوسطة، وأكمام الحماية المتقاطعة، وهياكل الدعم الهندسية تحت الأرض.

4. Agricultural and Regional Water Systems

غالبًا ما تتطلب مشاريع الري الزراعي وإمدادات المياه الإقليمية خطوط أنابيب بتكلفة معقولة وأداء خدمة موثوقًا.

يمكن استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير في أنظمة ري الأراضي الزراعية، وخطوط أنابيب محطات الضخ الصغيرة، وأنظمة الصرف، ومشاريع نقل المياه الإقليمية.

5. شبكات خطوط أنابيب مرافق المصنع

تتطلب المنشآت الصناعية خطوط أنابيب داعمة مختلفة لتدوير المياه والتهوية ونقل العمليات.

يمكن تطبيق الأنابيب الفولاذية SSAW ذات القطر الصغير في أنظمة مرافق المصنع حيث يعد التشغيل المستقر والتركيب المرن والتحكم في التكلفة من العوامل المهمة.

مراقبة جودة التصنيع

1. اختيار وتحضير لفائف الصلب

يبدأ الإنتاج بملفات فولاذية مدرفلة على الساخن مؤهلة يتم اختيارها وفقًا للخصائص الميكانيكية المطلوبة ومواصفات الأنابيب.

قبل التشكيل، يتم فك اللفائف الفولاذية، وتسويتها، ومعالجة الحواف لضمان ظروف اللحام المستقرة.

2. التحكم في دقة التشكيل الحلزوني

أثناء عملية التشكيل، يتم تشكيل الشرائط الفولاذية بشكل مستمر إلى مقاطع الأنابيب الحلزونية.

يتم التحكم في معلمات الإنتاج بعناية للحفاظ على دقة القطر والاستدارة وأبعاد الأنابيب المتسقة.

3. فحص موثوقية التماس اللحام

يتم إنتاج التماس الحلزوني باستخدام تكنولوجيا اللحام بالقوس المغمور الداخلي والخارجي.

توفر عملية اللحام أداء ربط قوي، بينما تساعد طرق الاختبار غير المدمرة مثل الاختبار بالموجات فوق الصوتية والفحص بالأشعة السينية على ضمان موثوقية اللحام.

4. التحقق من أداء الأنابيب النهائية

قبل الشحن، تخضع الأنابيب النهائية لفحص الأبعاد والاختبار الهيدروليكي وفحوصات جودة السطح.

وفقًا لمتطلبات العملاء، يمكن توفير معالجة طلاء إضافية، وشطف، ومعالجة مخصصة.

اعتبارات اختيار المواصفات

1. اختيار قطر الأنبوب بناءً على طلب التدفق

يجب تحديد قطر الأنبوب وفقًا لقدرة النقل المطلوبة وتصميم النظام.

بالنسبة لخطوط الأنابيب الفرعية وأنظمة النقل متوسطة الحجم، توفر أنابيب SSAW ذات القطر الصغير أداءً كافيًا للتدفق مع تقليل الاستثمار غير الضروري.

2. اختيار سمك الجدار حسب الحمل الخارجي

يجب أن يأخذ اختيار سمك الجدار في الاعتبار ليس فقط الضغط الداخلي ولكن أيضًا ظروف التثبيت.

بالنسبة لخطوط الأنابيب المدفونة، قد تتطلب المناطق ذات ضغط التربة الثقيل أو أحمال المركبات أو ظروف الأرض غير المستقرة زيادة سمك الجدار لتحسين مقاومة التشوه.

3. اختيار درجة الفولاذ وفقًا لبيئة الخدمة

بالنسبة للتطبيقات الهندسية العامة، يتم اختيار Q235B بشكل شائع.

لمتطلبات القوة الأعلى، يمكن استخدام Q355B. تطبيقات خطوط الأنابيب التي تتطلب خصائص ميكانيكية محسنة قد تختار مواد L245 أو L360.

مقارنة التطبيقات

قدرة التصنيع ZHONGTIAN

1. تخصيص إنتاج SSAW القطر الصغير

توفر ZHONGTIAN حلولًا مخصصة لأنابيب الصلب الملحومة الحلزونية ذات القطر الصغير بأقطار مختلفة وسمك الجدار ودرجات المواد والمعالجات السطحية.

تسمح القدرة الإنتاجية للعملاء باختيار المواصفات المناسبة وفقًا لمتطلبات المشروع الفعلية.

2. نظام مراقبة الجودة المستقر

من فحص المواد الخام إلى اختبار المنتج النهائي، تتبع ZHONGTIAN إجراءات التصنيع الخاضعة للرقابة.

ومن خلال فحص اللحام والتحكم في الأبعاد واختبار الضغط، تضمن الشركة جودة الأنابيب الموثوقة للتطبيقات طويلة المدى.

3. خدمة التوريد ذات التوجه الهندسي

لا تركز شركة ZHONGTIAN على تصنيع الأنابيب الفولاذية فحسب، بل تركز أيضًا على توفير حلول المنتجات المناسبة وفقًا لظروف التطبيق.

بالنسبة للمشاريع البلدية والصناعية ومشاريع البناء والبنية التحتية، يتوفر الدعم المخصص بدءًا من اختيار المواصفات وحتى التسليم النهائي.

حالة التطبيق

مشروع خط أنابيب توزيع المياه البلدية

قامت شركة ZHONGTIAN بتزويد الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير لمشروع خط أنابيب توزيع المياه البلدية. تم تخصيص الأنابيب بقطر مناسب، وسمك الجدار، ومعالجة مضادة للتآكل وفقًا لمتطلبات التركيب تحت الأرض.

يتطلب المشروع أداءً مستقرًا لخطوط الأنابيب، وجودة لحام موثوقة، وبناءً فعالاً من حيث التكلفة. من خلال التشكيل اللولبي وتكنولوجيا اللحام القوسي المغمور على الوجهين، حققت الأنابيب الفولاذية الموردة قوة هيكلية جيدة وموثوقية تشغيل طويلة المدى.

يوضح هذا التطبيق مدى ملاءمة الأنابيب الفولاذية ذات القطر الصغير SSAW لخطوط الأنابيب الفرعية البلدية وأنظمة النقل تحت الأرض متوسطة الحجم.

الحماية ضد التآكل وعمر الخدمة

يمكن حماية الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير باستخدام حلول مختلفة مضادة للتآكل وفقًا لظروف التطبيق. بالنسبة لخطوط الأنابيب البلدية المدفونة، يتم استخدام طلاء قطران الفحم الإيبوكسي وطلاء IPN8710 بشكل شائع لتحسين المقاومة ضد رطوبة التربة والتآكل.

بالنسبة لأنظمة خطوط الأنابيب الصناعية وحقول النفط التي تتطلب مستويات حماية أعلى، يمكن أن يوفر طلاء 3PE مقاومة محسنة للتآكل وحماية ميكانيكية. بالنسبة للتطبيقات فوق سطح الأرض، تساعد أنظمة الطلاء التمهيدي والسطحي المقاومة للصدأ على تقليل التآكل الجوي والحفاظ على الأداء على المدى الطويل. تعتمد مدة الخدمة على نوع الطلاء وبيئة التشغيل وظروف التربة ومتطلبات الصيانة.

التعليمات

ما هو الفرق بين أنابيب الصلب SSAW ذات القطر الصغير وأنابيب الصلب ذات التماس المستقيم؟

يتم تصنيع الأنابيب الفولاذية SSAW ذات القطر الصغير من خلال تكنولوجيا التشكيل الحلزوني، مما يوفر خيارات مرنة للقطر وسمك الجدار. تُستخدم الأنابيب الفولاذية ذات التماس المستقيم بشكل أساسي في التطبيقات ذات القطر الصغير القياسي مع عمليات إنتاج أبسط.

يعتمد الاختيار المناسب على متطلبات المشروع وظروف خطوط الأنابيب واعتبارات التكلفة.

هل الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير مناسبة لتطبيقات الضغط العالي؟

نعم، يمكن استخدامه في تطبيقات الضغط المتوسط ​​وبعض تطبيقات الضغط العالي عند تحديد درجة المواد المناسبة وسمك الجدار ومتطلبات الاختبار.

في حالات الضغط الشديد أو درجات الحرارة المرتفعة، قد تكون هناك حاجة إلى حلول أنابيب متخصصة أخرى.

هل يمكن لأنابيب الصلب SSAW ذات القطر الصغير أن تحل محل الأنابيب الفولاذية غير الملحومة؟

في العديد من تطبيقات درجات الحرارة والضغط المتوسط ​​العادية، يمكن للأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير أن تحل محل الأنابيب الفولاذية غير الملحومة بكفاءة أفضل من حيث التكلفة.

ومع ذلك، قد تظل الأنابيب غير الملحومة مفضلة للتطبيقات التي تتطلب مقاومة عالية للضغط أو دقة صارمة.

ما هو الحد الأدنى لحجم الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير؟

الحد الأدنى للحجم المنتج بشكل شائع هو حوالي φ219 مم (DN200). عادةً ما يتم تصنيع الأقطار الأصغر باستخدام طرق لحام أخرى نظرًا لاعتبارات كفاءة الإنتاج.

هل يمكن استخدامه لخطوط الأنابيب تحت الأرض؟

نعم. مع الطلاء المناسب واختيار سمك الجدار، يتم استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير على نطاق واسع في إمدادات المياه الجوفية، والصرف الصحي، وخطوط الأنابيب الصناعية، والمشاريع الهندسية.

خاتمة

توفر الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الصغير مواصفات مرنة وأداء موثوقًا وحلول فعالة من حيث التكلفة لأنظمة خطوط الأنابيب البلدية والصناعية والمياه وحقول النفط.

كمصنع محترف لأنابيب الصلب SSAW ذات القطر الصغير في الصين، تقدم ZHONGTIAN حلول أنابيب فولاذية مخصصة مع قدرة إنتاج مستقرة ومراقبة صارمة للجودة.
