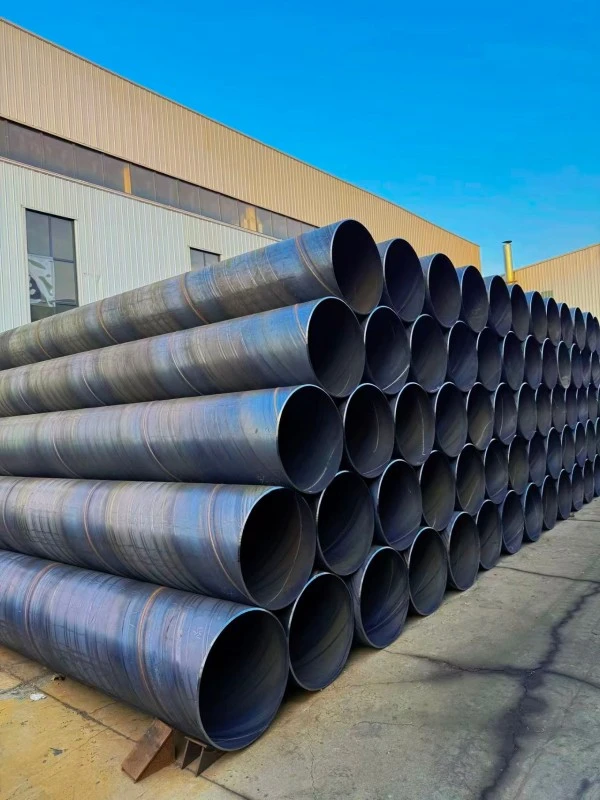

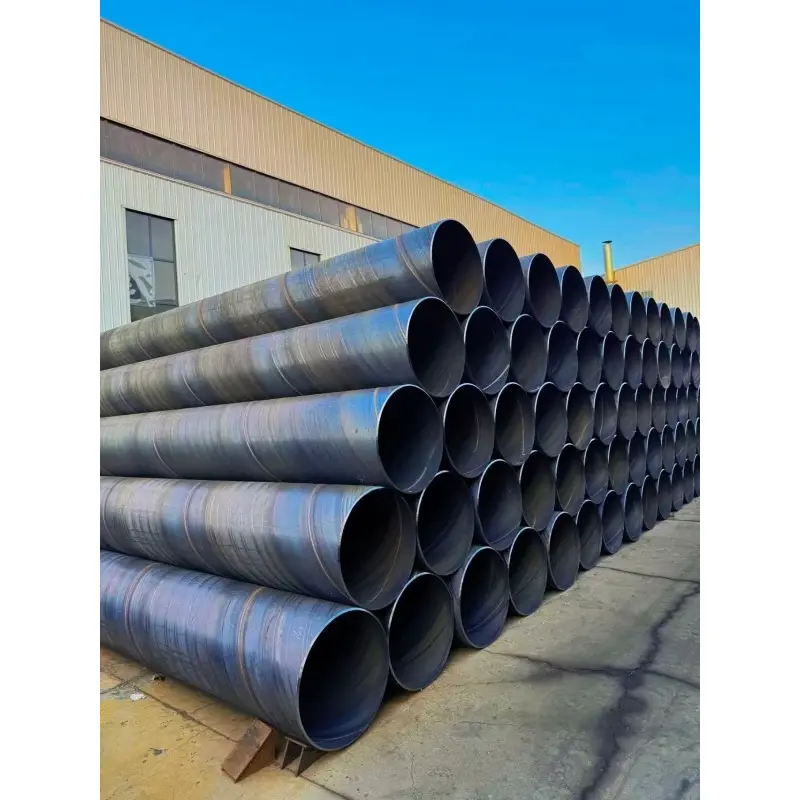

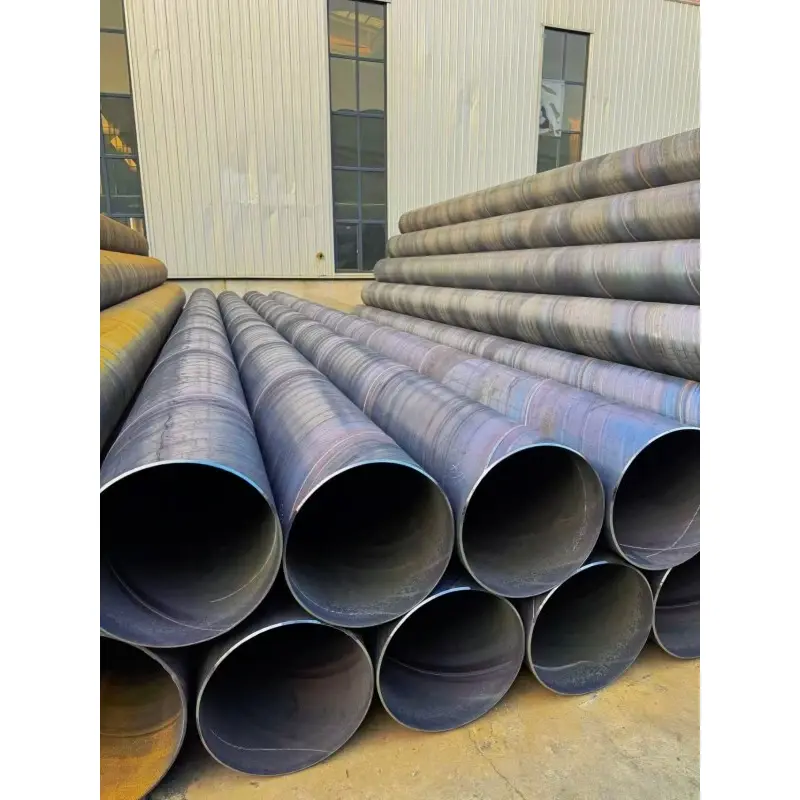

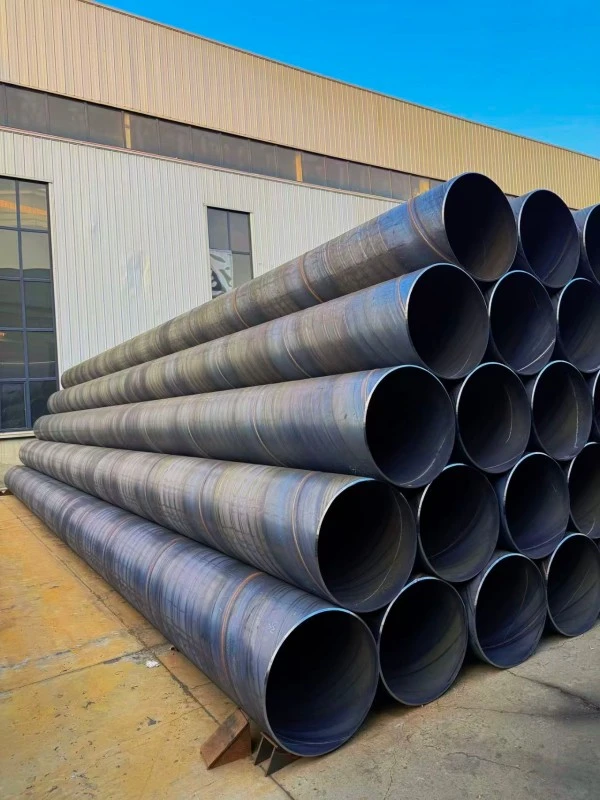

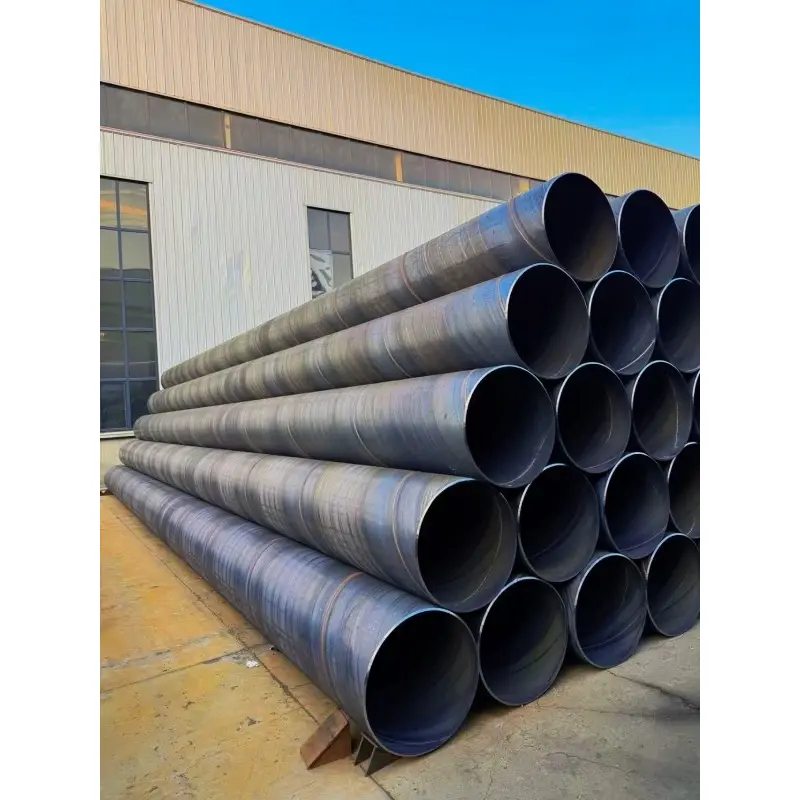

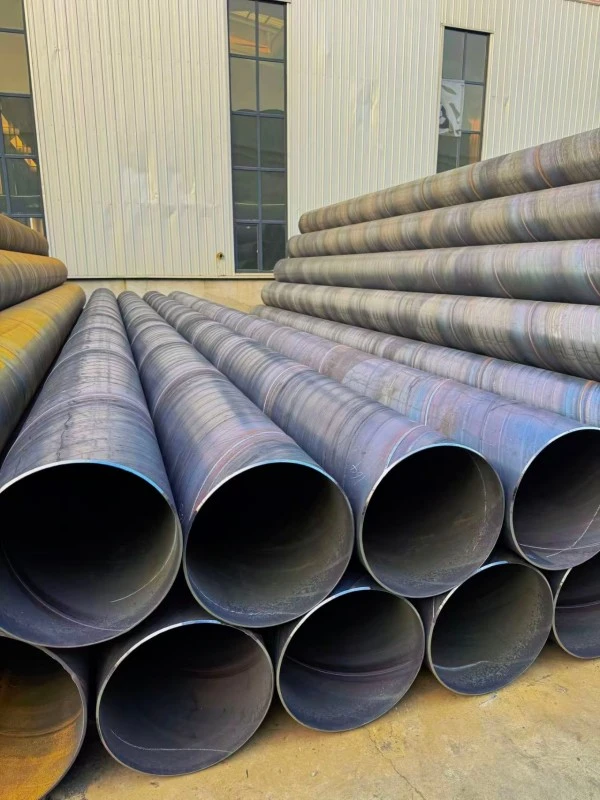

الأنابيب الفولاذية الملحومة ذات الجدار الرقيق

الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق، وتسمى أيضًا الأنابيب الفولاذية ذات الجدار الرقيق SSAW، هي نوع من الأنابيب الفولاذية الملحومة ذات التماس الحلزوني التي يتم إنتاجها عن طريق التشكيل المستمر لشرائط الفولاذ المدرفلة على الساخن إلى أشكال حلزونية ولحام اللحامات الداخلية والخارجية من خلال اللحام القوسي المغمور على الوجهين.

الخصائص الرئيسية لهذا المنتج تشمل سمك الجدار الرقيق، قدرة القطر الكبير، الهيكل الخفيف، معدل استخدام المواد العالي، والأداء الميكانيكي المستقر. بالمقارنة مع الأنابيب الفولاذية الملحومة الحلزونية السميكة، فإن الأنابيب الفولاذية SSAW ذات الجدار الرقيق تستخدم بشكل رئيسي في تطبيقات الضغط المنخفض حيث يكون البناء خفيف الوزن والتشغيل الاقتصادي مهمًا.

في صناعة الأنابيب الفولاذية، يتم تصنيف الأنابيب ذات سمك الجدار ≥12mm والقطر فوق DN200 بشكل عام على أنها أنابيب فولاذية ملحومة حلزونية رقيقة الجدار. يبلغ سمك الجدار المحدد بشكل شائع حوالي 5 مم لأنابيب DN200، و5-8 مم لأنابيب DN300-DN800، و8-12 مم لأنابيب DN1000 والأنابيب ذات القطر الأكبر.

المواصفات الرئيسية

الأنابيب الفولاذية الملحومة الحلزونية الرقيقة الجدار المقدمة من ZHONGTIAN متوفرة بأقطار خارجية من φ219mm إلى φ3620mm، وتغطي DN200 إلى DN3600. نطاق القطر الأكثر استخدامًا هو DN600-DN2000، والذي يلبي متطلبات مشاريع خطوط الأنابيب البلدية والصناعية واسعة النطاق.

تشمل سماكة الجدار المتوفرة 5 مم، 6 مم، 7 مم، 8 مم، 10 مم، و12 مم. تشمل درجات المواد الرئيسية Q235B، Q355B، وL245 وفقًا لمتطلبات الضغط المختلفة وظروف التطبيق.

يتراوح طول الأنبوب القياسي عادة من 6 إلى 12 مترًا، في حين يمكن أيضًا إنتاج أطوال مخصصة تتراوح من 15 إلى 18 مترًا وفقًا لمتطلبات المشروع. يمكن تصنيع المنتجات وفقًا لمعايير SY/T 5037، GB/T 9711.1، وAPI 5L PSL1.

نطاق ضغط العمل الطبيعي هو 0.6MPa، 1.0MPa، و1.6MPa، مما يجعلها مناسبة لأنظمة نقل السوائل ذات الضغط المنخفض والمتوسط.

الميزات الرئيسية

1. تصميم خفيف الوزن وتركيب فعال

نظرًا لانخفاض سمك جدارها، فإن الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق لها وزن أقل بكثير مقارنة بالأنابيب الفولاذية التقليدية ذات الجدران السميكة بنفس القطر. يقلل الهيكل خفيف الوزن من تكاليف النقل، ومتطلبات الرفع، وعبء عمل التثبيت أثناء بناء خطوط الأنابيب واسعة النطاق.

بالنسبة لمشاريع نقل المياه لمسافات طويلة، وأنظمة خطوط الأنابيب البلدية، وشبكات الأنابيب المؤقتة، يساعد التصميم خفيف الوزن على تحسين كفاءة البناء وتقليل تكاليف المشروع الإجمالية. إنها مناسبة بشكل خاص للمشاريع التي تكون فيها سرعة التركيب وسهولة النقل من العوامل المهمة.

2. صلابة الحلقة الجيدة ومقاومة التسوية

على الرغم من أن الأنابيب الفولاذية SSAW ذات الجدار الرقيق تعتمد تصميم جدار أكثر رقة، إلا أن هيكلها الملحوم اللولبي يوفر صلابة حلقة موثوقة ومقاومة للتشوه. تعمل وصلة اللحام الحلزونية على توزيع الضغط بشكل متساوٍ على طول جسم الأنبوب، مما يحسن المقاومة ضد الضغط الخارجي، وحركة التربة، والهبوط غير المتساوي للأساسات.

بالنسبة لتطبيقات خطوط الأنابيب المدفونة، يساعد هذا الهيكل في الحفاظ على أداء مستقر في ظل ظروف التثبيت العادية ويقلل من خطر التشوه الناتج عن تغيرات الأرض.

3. سطح داخلي أملس ومقاومة تدفق منخفضة

توفر عملية اللحام بالقوس المغمور على الوجهين جودة لحام مستقرة وتحسن حالة السطح الداخلي للأنبوب. بالمقارنة مع الهياكل الملحومة التقليدية، فإن السطح الداخلي للأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق لديه مقاومة تدفق أقل.

هذه الميزة تجعلها مناسبة لنقل المياه، وأنظمة التهوية، وخطوط أنابيب إزالة الغبار، وأنظمة التدوير الصناعية التي تتطلب حركة فعالة للسوائل أو الهواء.

4. حل خط أنابيب اقتصادي ذو قطر كبير

توفر الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق حلاً اقتصاديًا لتطبيقات خطوط الأنابيب ذات الضغط المنخفض ذات القطر الكبير. بالمقارنة مع الأنابيب الفولاذية غير الملحومة وبعض الأنابيب الملحومة ذات التماس المستقيم، فإن الأنابيب الفولاذية الملحومة الحلزونية توفر كفاءة أعلى في استخدام المواد وتكاليف تصنيع أقل.

بالنسبة لمشاريع البنية التحتية الكبيرة التي تتطلب مسافات طويلة من خطوط الأنابيب، يمكن لهذا المنتج أن يقلل بشكل فعال من استهلاك الفولاذ، ونفقات النقل، والاستثمار في البناء مع الحفاظ على الأداء الموثوق.

5. جودة اللحام والتفتيش الموثوقة

يتم تصنيع الأنابيب الفولاذية SSAW ذات الجدار الرقيق ZHONGTIAN باستخدام تكنولوجيا اللحام القوسي المغمور المتقدمة على الوجهين بالإضافة إلى إجراءات مراقبة الجودة الصارمة.

أثناء الإنتاج، يخضع كل أنبوب لفحص الأبعاد، وفحص جودة اللحام، واختبار الضغط الهيدروليكي. وفقًا لمتطلبات العملاء، يمكن تطبيق الاختبار بالموجات فوق الصوتية والفحص بالأشعة السينية للتحقق من أداء اللحام وضمان جودة المنتج المستقرة.

6. قدرة تصنيع مرنة ذات قطر كبير

واحدة من المزايا الرئيسية للأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق هي قدرتها على تحقيق إنتاج بقطر كبير من خلال تكنولوجيا التشكيل الحلزوني.

بالمقارنة مع الأنابيب الفولاذية غير الملحومة، يمكن تصنيع الأنابيب الفولاذية الملحومة الحلزونية بأقطار أكبر مع مرونة إنتاج أفضل وكفاءة المواد. وهذا يجعلها مناسبة لهندسة المياه واسعة النطاق، والبنية التحتية البلدية، ومشاريع خطوط الأنابيب الصناعية.

تطبيقات المنتج

1. خط أنابيب إمدادات المياه والصرف الصحي البلدي

يتم استخدام الأنابيب الفولاذية الملحومة اللولبية الرقيقة الجدار على نطاق واسع في أنظمة إمدادات المياه والصرف الصحي البلدية، بما في ذلك خطوط أنابيب نقل المياه في المناطق الحضرية، وشبكات تصريف مياه الأمطار، وخطوط أنابيب الصرف الصحي، ومشاريع تحويل المياه.

نظرًا لقدرة القطر الكبير، والهيكل الخفيف، والتكلفة الاقتصادية، فإن هذا النوع من الأنابيب الفولاذية SSAW يوفر حلاً فعالاً لبناء خطوط الأنابيب البلدية لمسافات طويلة. يمكن أن يقلل من صعوبة التثبيت مع تلبية متطلبات نقل السوائل ذات الحجم الكبير.

2. أنظمة التهوية الصناعية وإزالة الغبار

يتم استخدام الأنابيب الفولاذية SSAW ذات الجدار الرقيق بشكل شائع في أنظمة التهوية الصناعية، وخطوط أنابيب عادم المصانع، وأنظمة جمع الغبار، وشبكات إمداد الهواء.

يساعد قطرها الكبير وسطحها الداخلي الأملس على تقليل مقاومة تدفق الهواء وتحسين كفاءة النقل. إنها مناسبة للمصانع وورش العمل والمرافق الصناعية التي تتطلب حلول تهوية وإزالة غبار موثوقة.

3. الري الزراعي وهندسة المياه

الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق مناسبة لأنظمة الري الزراعي، ونقل مياه الخزان، وتصريف التحكم في الفيضانات، وغيرها من مشاريع هندسة المياه ذات الضغط المنخفض.

يسمح التصميم ذو القطر الكبير بنقل المياه بكفاءة عبر مسافات طويلة، بينما يساعد الهيكل خفيف الوزن على تقليل تكاليف التركيب والنقل مقارنة بحلول الأنابيب الفولاذية الأثقل.

4. شبكات خطوط الأنابيب المؤقتة

نظرًا لخصائصها خفيفة الوزن والتركيب المريح، غالبًا ما يتم استخدام الأنابيب الفولاذية الملحومة الحلزونية الرقيقة لتطبيقات خطوط الأنابيب المؤقتة، بما في ذلك إمدادات المياه في مواقع البناء، وأنظمة الصرف المؤقتة، والمشاريع الهندسية قصيرة المدى.

بالمقارنة مع حلول خطوط الأنابيب الدائمة، فهي توفر مزايا في التحكم في التكلفة وسرعة التثبيت والمرونة عندما يلزم نقل خطوط الأنابيب أو إزالتها بعد اكتمال المشروع.

5. التطبيقات الهيكلية خفيفة الوزن

يمكن أيضًا استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق في التطبيقات الهيكلية خفيفة الوزن مثل أسس الدفيئة الكبيرة والأعمدة الداعمة والدعامات المؤقتة والهياكل الصناعية المساعدة.

ومع ذلك، فهي مناسبة بشكل أساسي للتطبيقات الحاملة غير الأولية ولا ينبغي أن تحل محل الأنابيب الفولاذية الهيكلية الثقيلة في المشاريع التي تتطلب قوة ميكانيكية عالية أو ظروف تحميل شديدة.

6. نقل السوائل الصناعية ذات الضغط المنخفض

يمكن استخدام الأنابيب الفولاذية SSAW ذات الجدار الرقيق في أنظمة نقل السوائل الصناعية ذات الضغط المنخفض، بما في ذلك خطوط أنابيب المياه الدائرية، وخطوط الأنابيب الفرعية للتدفئة، ونقل السوائل الصناعية العامة.

بالنسبة للتطبيقات ذات ضغط التشغيل أقل من 1.6MPa، يوفر هذا المنتج توازنًا عمليًا بين الأداء وكفاءة التركيب وتكلفة المشروع.

عملية التصنيع

1. تحضير لفائف الصلب ومعالجة الحواف

يبدأ إنتاج الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق بملفات فولاذية مدرفلة على الساخن عالية الجودة. يتم فك اللفائف الفولاذية، وتسويتها، ومعالجتها من خلال طحن الحافة لضمان أبعاد التشكيل الدقيقة وظروف اللحام المستقرة.

يساعد الإعداد الصحيح للمواد الخام على تحسين دقة الأنابيب واتساق اللحام وموثوقية المنتج بشكل عام.

2. عملية التشكيل الحلزوني

أثناء الإنتاج، يدخل الشريط الفولاذي المعالج إلى معدات التشكيل ويتم تشكيله بشكل مستمر في هيكل الأنبوب الحلزوني وفقًا لزاوية التشكيل المصممة.

تتيح تكنولوجيا التشكيل الحلزوني للمصنعين إنتاج أنابيب فولاذية ذات قطر كبير بمواصفات مرنة مع الحفاظ على الاستخدام الفعال للمواد.

3. اللحام بالقوس المغمور على الوجهين

يتم لحام الطبقات الحلزونية الداخلية والخارجية باستخدام تقنية اللحام بالقوس المغمور على الوجهين.

توفر طريقة اللحام هذه اختراقًا عميقًا وقوة لحام مستقرة وأداء ميكانيكيًا جيدًا. تضمن عملية اللحام أن التماس الحلزوني يمكنه تحمل ضغط التشغيل العادي وظروف الخدمة.

4. الاختبارات غير المدمرة وفحص الجودة

بعد اللحام، تخضع الأنابيب الفولاذية SSAW ذات الجدار الرقيق لإجراءات فحص صارمة، بما في ذلك اختبار الموجات فوق الصوتية، فحص الأشعة السينية، قياس الأبعاد، والتحقق من جودة اللحام.

تتبع ZHONGTIAN إجراءات الفحص الخاضعة للرقابة للتأكد من أن كل أنبوب يلبي متطلبات العملاء من حيث القوة والدقة والموثوقية.

5. اختبار الضغط الهيدروليكي

يتم إجراء الاختبار الهيدروليكي على الأنابيب النهائية للتحقق من مقاومة الضغط وأداء التسرب.

يتم اختبار الأنابيب تحت ظروف ضغط محددة، مما يضمن التشغيل الموثوق به أثناء نقل المياه والسوائل الأخرى ذات الضغط المنخفض.

6. القطع والطلاء والمعالجة النهائية

بعد الفحص، يتم قطع الأنابيب حسب الأطوال التي يطلبها العميل وإعدادها للتسليم.

وفقًا لبيئات التطبيقات المختلفة، يمكن لشركة ZHONGTIAN توفير حلول حماية السطح المخصصة بما في ذلك طلاء الإيبوكسي، وطلاء IPN8710، وطلاء مضاد للتآكل 3PE.

مقارنة مع أنابيب الصلب الأخرى

1. الأنابيب الملحومة الحلزونية ذات الجدار الرقيق مقابل الأنابيب الملحومة الحلزونية ذات الجدار السميك

تم تصميم الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق بشكل أساسي لتطبيقات الضغط المنخفض بسمك الجدار بشكل عام بين 5-12 مم، في حين يتم استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار السميك لتطبيقات الضغط العالي والتطبيقات الهيكلية الأثقل.

بالمقارنة مع الأنابيب الملحومة الحلزونية السميكة، توفر المنتجات ذات الجدران الرقيقة وزنًا أقل، وتركيبًا أسهل، وكفاءة أفضل من حيث التكلفة، بينما توفر الأنابيب السميكة مقاومة ضغط أعلى للبيئات الصعبة.

2. الأنابيب الملحومة الحلزونية ذات الجدار الرقيق مقابل الأنابيب الملحومة ذات التماس المستقيم

بالمقارنة مع الأنابيب الملحومة ذات التماس المستقيم، فإن الأنابيب الفولاذية ذات الجدار الرقيق SSAW تتمتع بمزايا في القدرة الإنتاجية ذات القطر الكبير ومرونة التصنيع.

يمكن للأنابيب الفولاذية الملحومة الحلزونية تحقيق أقطار أعلى من φ3000mm، في حين أن الأنابيب ذات التماس المستقيم عادة ما تكون محدودة في نطاق القطر. لذلك، غالباً ما يتم اختيار الأنابيب الفولاذية الملحومة اللولبية ذات الجدار الرقيق لمشاريع هندسة المياه وخطوط الأنابيب البلدية واسعة النطاق.

3. الأنابيب الملحومة الحلزونية الرقيقة مقابل الأنابيب الفولاذية غير الملحومة

بالمقارنة مع الأنابيب الفولاذية غير الملحومة، توفر الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق كفاءة أفضل من حيث التكلفة لتطبيقات الضغط المنخفض ذات القطر الكبير.

تُستخدم الأنابيب الفولاذية غير الملحومة بشكل أساسي في تطبيقات الضغط العالي والتطبيقات الخاصة، في حين أن الأنابيب الملحومة الحلزونية أكثر ملاءمة لمشاريع البنية التحتية التي تتطلب قطرًا كبيرًا، ونقلًا اقتصاديًا، وتركيبًا فعالاً.

الحماية ضد التآكل وعمر الخدمة

1. حماية خطوط أنابيب المياه المدفونة

بالنسبة لتطبيقات إمدادات المياه والصرف الصحي تحت الأرض، يمكن معالجة الأنابيب الفولاذية الملحومة الحلزونية الرقيقة بطبقة من قطران الفحم الإيبوكسي أو طلاء IPN8710 المضاد للتآكل.

في ظل ظروف التركيب المناسبة، يمكن أن يصل عمر الخدمة المتوقع إلى حوالي 15-20 عامًا اعتمادًا على بيئة التربة وظروف الصيانة.

2. حماية نظام التهوية الداخلي

بالنسبة للتهوية الداخلية، والعادم، وأنظمة النقل الجوي الصناعية، تشتمل حماية السطح عادةً على طلاء مضاد للصدأ أو معالجة مجلفنة على البارد.

توفر طريقة الحماية هذه مقاومة كافية للتآكل في البيئات الداخلية ويمكن أن تحقق عمر خدمة يصل إلى 10-15 عامًا تقريبًا.

3. متطلبات عالية لحماية خطوط الأنابيب تحت الأرض

بالنسبة للمشاريع التي تتطلب مقاومة أقوى للتآكل، يمكن تزويد الأنابيب الفولاذية ذات الجدار الرقيق SSAW بطبقة مقاومة للتآكل 3PE.

يوفر نظام طلاء البولي إيثيلين ثلاثي الطبقات حماية معززة ضد الرطوبة وتآكل التربة والعوامل البيئية الخارجية، مع عمر خدمة محتمل يصل إلى 25-30 عامًا في ظل الظروف المناسبة.

دليل الاختيار

1. اختر حسب ضغط العمل

يجب أن يأخذ اختيار الأنابيب الفولاذية الملحومة ذات الجدار الرقيق أولاً في الاعتبار ضغط التشغيل لنظام خطوط الأنابيب.

للتطبيقات ذات ضغط التشغيل .61.6MPa، تكون الأنابيب الفولاذية الملحومة الحلزونية الرقيقة مناسبة بشكل عام. بالنسبة لظروف الضغط العالي التي تزيد عن 2.5 ميجا باسكال، يوصى باستخدام الأنابيب الفولاذية الملحومة الحلزونية السميكة أو غيرها من حلول الأنابيب عالية القوة.

2. حدد وفقًا للقطر وسمك الجدار

يجب تحديد سمك الجدار المطلوب وفقًا لقطر الأنبوب وظروف التشغيل وبيئة التثبيت.

على سبيل المثال، تستخدم خطوط الأنابيب DN600 عادة سمك جدار يتراوح بين 6-8 مم، وتستخدم خطوط الأنابيب DN1000 عمومًا سمك جدار يتراوح بين 8-10 مم، وتتطلب خطوط الأنابيب DN1500 أو ذات القطر الأكبر عادةً سمك جدار يتراوح بين 10-12 مم.

3. حدد حسب درجة المادة

يتم اختيار Q235B بشكل شائع لتطبيقات خطوط الأنابيب العامة ذات الضغط المنخفض نظرًا لأدائها المتوازن وميزة التكلفة.

يعتبر Q355B مناسبًا للمشاريع التي تتطلب قوة أعلى، بينما يتم استخدام L245 بشكل شائع لتطبيقات النقل عبر خطوط الأنابيب حيث تتطلب معايير مواد محددة.

4. لا ينصح بالتطبيقات

لا يُنصح باستخدام الأنابيب الفولاذية الملحومة الحلزونية الرقيقة لخطوط أنابيب النفط والغاز ذات الضغط العالي، أو أنظمة البخار ذات درجة الحرارة العالية، أو الأكوام الحاملة الثقيلة، أو البيئات الكيميائية شديدة التآكل.

بالنسبة لهذه التطبيقات، يجب على العملاء اختيار الأنابيب الفولاذية ذات معدلات ضغط أعلى، أو خصائص ميكانيكية أقوى، أو مقاومة متخصصة للتآكل.

لماذا تختار ZHONGTIAN الأنابيب الفولاذية الملحومة الحلزونية الرقيقة الجدار؟

1. القدرة المهنية على تصنيع الأنابيب الفولاذية

ZHONGTIAN هي شركة متخصصة في تصنيع وتوريد الأنابيب الفولاذية الملحومة اللولبية الرقيقة الجدار في الصين، حيث توفر حلول الأنابيب الفولاذية الملحومة SSAW المخصصة للعملاء الدوليين.

مع خبرة الإنتاج الاحترافية وعمليات التصنيع الناضجة، تدعم ZHONGTIAN المشاريع الهندسية المختلفة بما في ذلك البنية التحتية البلدية، وخطوط الأنابيب الصناعية، وأنظمة نقل المياه.

2. حلول المنتجات المخصصة

يمكن لشركة ZHONGTIAN توفير حلول مخصصة وفقًا لمتطلبات المشروع، بما في ذلك قطر الأنبوب، وسمك الجدار، والطول، ودرجة المواد، والمعالجة المضادة للتآكل.

تتيح هذه المرونة للعملاء الحصول على منتجات الأنابيب الفولاذية ذات الجدار الرقيق SSAW المناسبة لبيئات التشغيل المختلفة.

3. نظام صارم لمراقبة الجودة

من فحص المواد الخام إلى اختبار المنتج النهائي، تطبق ZHONGTIAN إجراءات إدارة الجودة الصارمة طوال عملية الإنتاج.

يتم تصنيع كل أنبوب باستخدام تكنولوجيا اللحام الخاضعة للرقابة وإجراءات الفحص ومعايير الاختبار لضمان الجودة المستقرة والأداء الموثوق.

التعليمات

1. هل يمكن استخدام الأنابيب الفولاذية الملحومة ذات الجدار الرقيق في هياكل الدفيئة؟

يمكن استخدام الأنابيب الفولاذية الملحومة الحلزونية ذات الجدار الرقيق لأساسات الدفيئة الكبيرة أو الأعمدة الداعمة التي تتطلب دعمًا هيكليًا بقطر أكبر.

ومع ذلك، عادة ما تستخدم إطارات الدفيئة العادية أنابيب مستديرة مجلفنة أصغر أو أنابيب بيضاوية لأنها أخف وزنا، وأسهل في التركيب، وأكثر اقتصادا لبناء الدفيئة القياسية.

2. ما هو الفرق بين الأنابيب الفولاذية SSAW ذات الجدار الرقيق والأنابيب المجلفنة؟

تم تصميم الأنابيب الفولاذية SSAW ذات الجدار الرقيق بشكل أساسي لنقل السوائل ذات الضغط المنخفض ذات القطر الكبير والتطبيقات الهيكلية خفيفة الوزن.

الأنابيب المجلفنة هي بشكل عام أنابيب ذات قطر أصغر تستخدم في أنظمة المياه والسقالات وهياكل الدفيئة وتطبيقات البناء العامة. يخدم المنتجان أغراضًا هندسية مختلفة.

3. هل يمكن أن تتشوه الأنابيب الفولاذية الملحومة ذات الجدار الرقيق بسهولة؟

تتمتع الأنابيب الفولاذية الملحومة اللولبية ذات الجدار الرقيق المؤهلة بصلابة حلقة كافية ومقاومة للتشوه عند اختيارها وتركيبها بشكل صحيح.

في ظل ظروف التشغيل العادية المدفونة أو فوق الأرض، يمكن للأنبوب أن يحافظ على أداء مستقر. ومع ذلك، لا ينبغي استخدامه خارج نطاق الضغط المصمم له أو في البيئات ذات الأحمال الثقيلة والتآكل الشديد.
