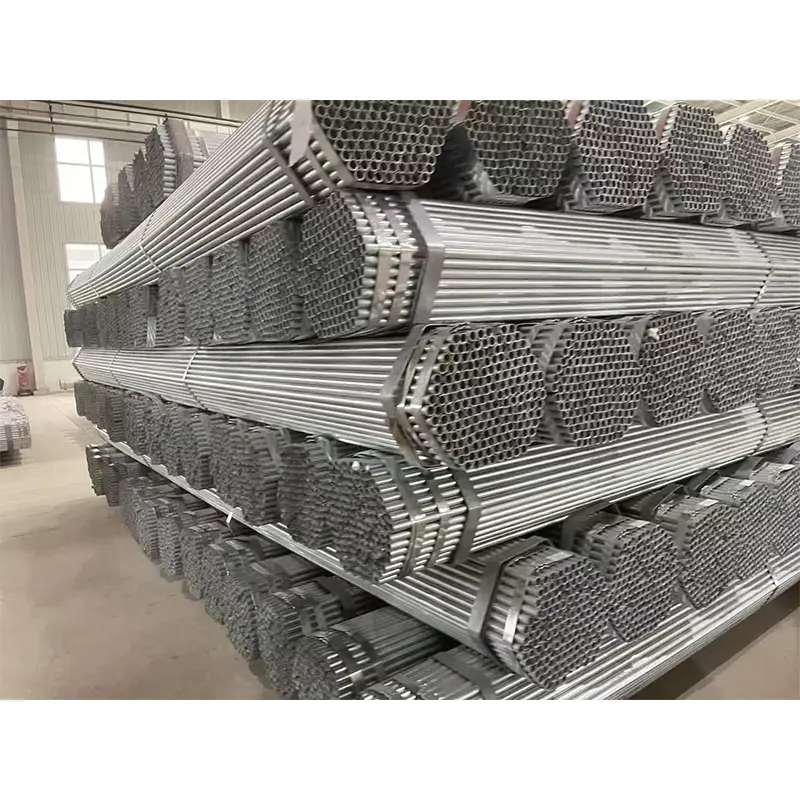

أنابيب الصلب المستديرة المجلفنة بالغمس الساخن ذات القطر الصغير

توفر ZHONGTIAN حلول تصنيع وتوريد الأنابيب الفولاذية المستديرة ذات القطر الصغير المجلفن بالغمس الساخن في الصين، وتقدم جودة مستقرة ومواصفات مخصصة وتسليمًا موثوقًا لشركات البناء والمقاولين الهندسيين والمستخدمين الصناعيين. مع المزايا بما في ذلك مقاومة التآكل، سهولة التركيب، والقوة الميكانيكية الجيدة، يتم تطبيق هذه الأنابيب على نطاق واسع في المباني السكنية والمرافق التجارية والمشاريع البلدية والهياكل الزراعية.

بالمقارنة مع الأنابيب الفولاذية السوداء غير المعالجة، فإن الأنابيب المجلفنة ذات القطر الصغير توفر مقاومة أفضل للصدأ وعمر خدمة أطول، مما يجعلها خيارًا عمليًا للمشاريع التي تتطلب أداءً موثوقًا وصيانة منخفضة.

هيكل المنتج وعملية التصنيع

1. تعريف المنتج وهيكله

تشير الأنابيب الفولاذية المستديرة المجلفنة بالغمس الساخن ذات القطر الصغير إلى أنابيب الصلب الكربوني المجلفن بالغمس الساخن المستخدمة بشكل شائع ضمن نطاق DN15 – DN80. عادةً ما يتم إنتاج الأنبوب الأساسي بواسطة تكنولوجيا الأنابيب الفولاذية الملحومة عالية التردد، في حين تتوفر خيارات الأنابيب غير الملحومة للتطبيقات الخاصة التي تتطلب أداء ضغط أعلى.

أثناء عملية الجلفنة، يشكل السطح الفولاذي طبقة من سبائك الزنك والحديد وطبقة واقية من الزنك النقي. تعمل هذه الحماية ذات الطبقة المزدوجة على تحسين مقاومة التآكل وتسمح للأنبوب بالحفاظ على أداء مستقر في البيئات الرطبة والمساحات الداخلية والمنشآت الخارجية.

2. عملية الإنتاج

تبدأ عملية التصنيع بملفات الفولاذ Q235B أو Q195، والتي تتم معالجتها من خلال التسوية، التشكيل، اللحام الطولي عالي التردد، معالجة وصلات اللحام، الاستقامة والقطع لإنتاج الأنبوب الدائري الأساسي.

قبل الجلفنة، يخضع سطح الأنبوب للتنظيف، والتخليل الحمضي، ومعالجة التدفق لإزالة الشوائب وتحسين التصاق الزنك. يتم بعد ذلك غمر الأنبوب المُجهز في الزنك المنصهر عند درجة حرارة 440-460 درجة مئوية تقريبًا، مما يؤدي إلى تكوين طبقة مجلفنة موحدة على كل من الأسطح الداخلية والخارجية.

بعد الجلفنة، يتم تبريد الأنابيب وفحصها ووضع علامة عليها وتعبئتها. تضمن عملية الإنتاج هذه التصاقًا قويًا للطلاء، وأبعادًا ثابتة، وحماية متسقة من التآكل للتطبيقات الهندسية كبيرة الحجم.

3. المعايير المطبقة

جسم الأنبوب يتبع بشكل أساسي معايير GB/T 3091-2015 للأنابيب الفولاذية الملحومة المستخدمة في نقل السوائل ذات الضغط المنخفض. تتبع عملية الجلفنة بالغمس الساخن متطلبات GB/T 13912 لجودة طلاء الزنك.

بالنسبة للتطبيقات الخاصة التي تتطلب هياكل أنابيب فولاذية غير ملحومة، يمكن أن يشير الإنتاج إلى معايير GB/T 8163 للأنابيب الفولاذية غير الملحومة لنقل السوائل.

المواصفات الفنية

1. اختيار المواد

Q235B هي المادة الأكثر استخدامًا للأنابيب الفولاذية المستديرة المجلفنة بالغمس الساخن ذات القطر الصغير لأنها توفر القوة المتوازنة والمتانة وقابلية اللحام. إنها مناسبة لأنظمة إمداد المياه وفروع الحماية من الحرائق وأنابيب الحماية الكهربائية والتطبيقات الهيكلية العامة.

يستخدم الفولاذ Q195 بشكل أساسي في الهياكل والتطبيقات خفيفة الوزن حيث تكون متطلبات القوة منخفضة نسبيًا. لتطبيقات الضغط الخاصة، يمكن اختيار الأنابيب غير الملحومة المصنوعة من مواد مثل الفولاذ 20#.

2. نطاق الحجم والأبعاد

تغطي الأنابيب الفولاذية المستديرة المجلفنة ذات القطر الصغير ZHONGTIAN المواصفات الشائعة من DN15 إلى DN80. تشمل الأحجام النموذجية DN15 (21.3 ملم)، DN20 (26.9 ملم)، DN25 (33.7 ملم)، DN32 (42.4 ملم)، DN40 (48.3 ملم)، DN50 (60.3 ملم)، DN65 (76.1 ملم)، و DN80 (88.9 ملم).

يتراوح نطاق سمك الجدار القياسي بشكل عام من 2.0 مم إلى 4.0 مم، مع المواصفات الهندسية الشائعة بما في ذلك 2.5 مم، 2.75 مم، و3.25 مم. تشمل الأطوال القياسية 6 م، 9 م، و12 م، في حين تتوفر خدمات القطع المخصصة وفقًا لمتطلبات المشروع.

3. أداء الطلاء المجلفن

يوفر طلاء الزنك حماية فعالة ضد الرطوبة والأكسدة. تحقق الأنابيب المجلفنة القياسية بشكل عام سماكة طلاء الزنك وفقًا للمعايير الوطنية، بينما قد تختار المشاريع الهندسية طلاءات أكثر سمكًا وفقًا للظروف البيئية.

يجب أن يكون السطح المجلفن المؤهل سلسًا وموحدًا، دون عيوب مثل المناطق الفولاذية المكشوفة، أو التقشير، أو الشقوق، أو تراكم الزنك الزائد.

مزايا الأداء

1. مقاومة قوية للتآكل

يحمي الطلاء المجلفن بالغمس الساخن الركيزة الفولاذية من الاتصال المباشر بالماء والأكسجين. بالمقارنة مع الأنابيب الفولاذية السوداء، توفر الأنابيب المجلفنة مقاومة أفضل للتآكل وهي مناسبة للمناطق الرطبة مثل الأقبية والغرف الميكانيكية والمنشآت الخارجية.

2. تركيب مريح

نظرًا لقطرها الأصغر ووزنها الخفيف، فإن هذه الأنابيب سهلة النقل والقطع والتركيب. يمكن توصيلها من خلال الخيوط، أو اللحام، أو التركيبات المحززة، مع الملحقات الكاملة بما في ذلك الأكواع، والمحملات، والوصلات المتاحة لتخطيطات خطوط الأنابيب المختلفة.

3. قوة ميكانيكية موثوقة

على الرغم من أنها مصممة للتطبيقات ذات القطر الصغير، إلا أن الأنابيب الفولاذية المجلفنة تحافظ على قوة جيدة ومقاومة للصدمات. بالمقارنة مع الأنابيب البلاستيكية، فهي توفر مقاومة أفضل للأضرار الميكانيكية واستقرار هيكلي أعلى.

4. حل فعال من حيث التكلفة

توفر الأنابيب المجلفنة ذات القطر الصغير توازنًا عمليًا بين الأداء والتكلفة. إنها أكثر اقتصادا من الأنابيب المصنوعة من الفولاذ المقاوم للصدأ مع توفير عمر خدمة أطول بكثير ومتطلبات صيانة أقل مقارنة بالأنابيب السوداء غير المعالجة.

التطبيقات الرئيسية

1. بناء أنظمة إمدادات المياه والتكييف

يتم استخدام الأنابيب الفولاذية المجلفنة ذات القطر الصغير على نطاق واسع في المباني السكنية والمرافق التجارية ومشاريع البناء العامة لفروع إمدادات المياه وأنظمة تدوير التدفئة وخطوط أنابيب HVAC.

2. أنظمة الحماية من الحرائق

تُستخدم هذه الأنابيب بشكل شائع في الخطوط الفرعية للحماية من الحرائق الداخلية، ووصلات الرشاشات، وأنظمة صنابير إطفاء الحرائق. إن مقاومتها للتآكل وقوتها الميكانيكية تجعلها مناسبة لأنظمة سلامة البناء طويلة المدى.

3. تطبيقات الحماية والمرافق الكهربائية

نظرًا لمقاومتها للصدمات ومتانتها، غالبًا ما يتم استخدام الأنابيب الصغيرة المجلفنة كقنوات حماية للكابلات، وأنابيب دعم المعدات، وملحقات التركيبات الكهربائية في المباني والمنشآت الصناعية.

4. التطبيقات الإنشائية والزراعية الخفيفة

الحجم الصغير وخصائص المعالجة السهلة تجعلها مناسبة للأسوار الصغيرة، والدرابزين، ودعامات المعدات، وهياكل الدفيئة، وأنظمة الري.

مقارنة مع أنابيب الصلب الأخرى

1. بالمقارنة مع أنابيب الصلب السوداء

تتميز الأنابيب الفولاذية السوداء بتكاليف شراء أقل ولكنها لا تحتوي على طبقة حماية من الزنك، مما يجعلها أكثر عرضة للصدأ في البيئات الرطبة. توفر الأنابيب المجلفنة ذات القطر الصغير مقاومة أفضل للتآكل وعمر خدمة أطول، مما يجعلها أكثر ملاءمة للمشاريع طويلة الأجل.

2. بالمقارنة مع الأنابيب المجلفنة الباردة

تحتوي الأنابيب المجلفنة على البارد على طبقات رقيقة من الزنك والتصاق أضعف. توفر الأنابيب المجلفنة بالغمس الساخن طبقة واقية أكثر سمكًا ومتانة أفضل، ولهذا السبب يتم اختيارها بشكل أكثر شيوعًا للتطبيقات الهندسية.

3. بالمقارنة مع الأنابيب المجلفنة ذات القطر الكبير

يتم استخدام الأنابيب المجلفنة ذات القطر الصغير بشكل أساسي لخطوط الأنابيب الفرعية والأنظمة الداخلية والهياكل خفيفة الوزن. تم تصميم الأنابيب المجلفنة ذات القطر الكبير لخطوط الأنابيب الرئيسية والشبكات البلدية والمشاريع الهندسية الثقيلة التي تتطلب قدرة تدفق أعلى.

دليل الاختيار

1. اختيار المواد

بالنسبة لخطوط أنابيب البناء العامة، وأنظمة إمدادات المياه، والتطبيقات الهيكلية، فإن Q235B عادة ما يكون الخيار المفضل. قد تستخدم التطبيقات خفيفة الوزن ذات متطلبات القوة المنخفضة مواد Q195.

2. اختيار سمك الجدار

يجب اختيار سمك الجدار وفقًا لمتطلبات الضغط وبيئة التثبيت ومعايير المشروع. يجب أن تؤكد المشاريع الهندسية المهمة تحمل السُمك الفعلي وتطلب شهادات الجودة.

3. فحص جودة السطح

قبل الشراء، يجب على العملاء التحقق مما إذا كان السطح المجلفن موحدًا وكاملاً. يجب ألا تحتوي الأنابيب المؤهلة على نقاط تسرب أو طلاء مقشر أو شقوق أو صدأ أبيض خطير.

4. التخزين والتركيب

أثناء التخزين، يجب حفظ الأنابيب في مناطق جافة وجيدة التهوية مع الدعم المناسب لمنع تراكم الرطوبة وتشوهها. بعد اللحام أو القطع، يجب إصلاح المناطق المجلفنة التالفة بمعالجة مناسبة مضادة للتآكل.

التعليمات

س 1: ما هي الأحجام التي تعتبر أنابيب فولاذية مستديرة مجلفنة ذات قطر صغير؟

تشير الأنابيب الفولاذية المستديرة المجلفنة ذات القطر الصغير عمومًا إلى أحجام DN15 – DN80، والتي تتوافق مع الأقطار الخارجية من حوالي 21.3 مم إلى 88.9 مم. يتم استخدامها بشكل شائع في بناء خطوط الأنابيب وفروع الحماية من الحرائق وأنظمة المرافق.

س2: هل هذه الأنابيب ملحومة أم غير ملحومة؟

تستخدم معظم الأنابيب المجلفنة ذات القطر الصغير أنابيب فولاذية ملحومة عالية التردد لأنها توفر كفاءة إنتاج جيدة ومزايا من حيث التكلفة. تتوفر الأنابيب غير الملحومة للتطبيقات التي تتطلب أداء ضغط أعلى.

س3: ما هي المواد شائعة الاستخدام؟

Q235B هي المادة الأكثر شيوعًا نظرًا لخصائصها الميكانيكية المتوازنة وقابلية اللحام الجيدة. يعتبر Q195 مناسبًا للتطبيقات خفيفة الوزن، في حين يمكن اختيار الفولاذ غير الملحوم 20# لمتطلبات خاصة.

س4: ما هي المعايير التي تتبعها هذه الأنابيب؟

جسم الأنبوب بشكل عام يتبع GB/T 3091-2015، في حين أن عملية الجلفنة تتبع GB/T 13912-2002. قد تشير تطبيقات الأنابيب غير الملحومة إلى معايير GB/T 8163.

س 5: ما الفرق بين الأنابيب المجلفنة ذات القطر الصغير والأنابيب المجلفنة ذات القطر الكبير؟

والفرق الرئيسي هو التركيز على التطبيق. الأنابيب المجلفنة ذات القطر الصغير تستخدم بشكل رئيسي لخطوط الأنابيب الفرعية، والأنظمة الداخلية، والهياكل خفيفة الوزن، في حين تم تصميم الأنابيب المجلفنة ذات القطر الكبير لخطوط الأنابيب الرئيسية والمشاريع الهندسية الثقيلة.
